Une tour comme séquence d’espaces publics, de travail et de logements.
48 niveaux et 216 logements qui s’ouvrent tous les trois étages pour planter des arbres ; notre intention : nouveau méditerranéen.
La tour garde son hall et ses noyaux ; le reste du socle en U devient une grande papeterie-bazar de 1 630,98 m² à cet étage : entrée et 8 caisses face à la rue, un axe de 3,60 m, des gondoles par rayon et deux escaliers mécaniques vers le premier étage.
Tout le modèle avec sa matière : 35 341,62 m² bruts, 216 logements et 24 arbres dans des vides de trois niveaux. En bas, la cour s’organise en trois salles à ciel ouvert : un chêne andin sur une pelouse à gradins, un bosquet d’aulnes sur un monticule et un canal d’eau.
Chiffres de conception de la version actuelle : réglementation, structure et finances à valider.
La vue 3D n’est pas disponible dans ce navigateur.
Plan vivant · Torre 72
48 niveaux et 216 logements qui s’ouvrent tous les trois étages pour planter des arbres ; notre intention : nouveau méditerranéen.
01 / 12 · plan · coupe à 1,20 m
Rez-de-chaussée, coupé à 1,20 m
La tour garde son hall et ses noyaux ; le reste du socle en U devient une grande papeterie-bazar de 1 630,98 m² à cet étage : entrée et 8 caisses face à la rue, un axe de 3,60 m, des gondoles par rayon et deux escaliers mécaniques vers le premier étage.
02 / 12 · plan d’étage
Premier étage, coupé à 1,20 m
Le premier étage du magasin, 1 606,48 m² : livres dans l’aile ouest, arts et bureau de part et d’autre des noyaux, impression et photo au sud et un café penché sur un vide de 19,95 m² où montent les escaliers mécaniques.
03 / 12 · plan d’étage
Niveau 03, coupé à 1,20 m
Le premier étage de logements, à 9,45 m, coupé à hauteur de main : noyaux et murs à l’encre, deux rangées de logements de part et d’autre d’un couloir. En dessous, le socle en U. Notre intention est un nouveau méditerranéen : terre cuite, argile, chêne et pierre.
04 / 12 · coupe
La tour monte de 133,2 m
La coupe monte jusqu’au toit : 48 niveaux sur un noyau continu. Tous les trois étages la façade recule et laisse un vide de triple hauteur avec un arbre : sietecueros, arrayán, chicalá et cajeto, espèces de la savane, dans des jardins de vraie terre.
05 / 12 · arrivée
Arriver depuis la rue
À 1,70 m, le socle est vitré du sol au plafond, avec des portes de 2,40 m. Le trottoir devient une lisière vivante : pavés d’argile perméables, chênes andins en fosse, massifs de graminées et bornes basses qui donnent de l’ombre et tiennent le trafic à distance.
06 / 12 · seuil · 497,93 m²

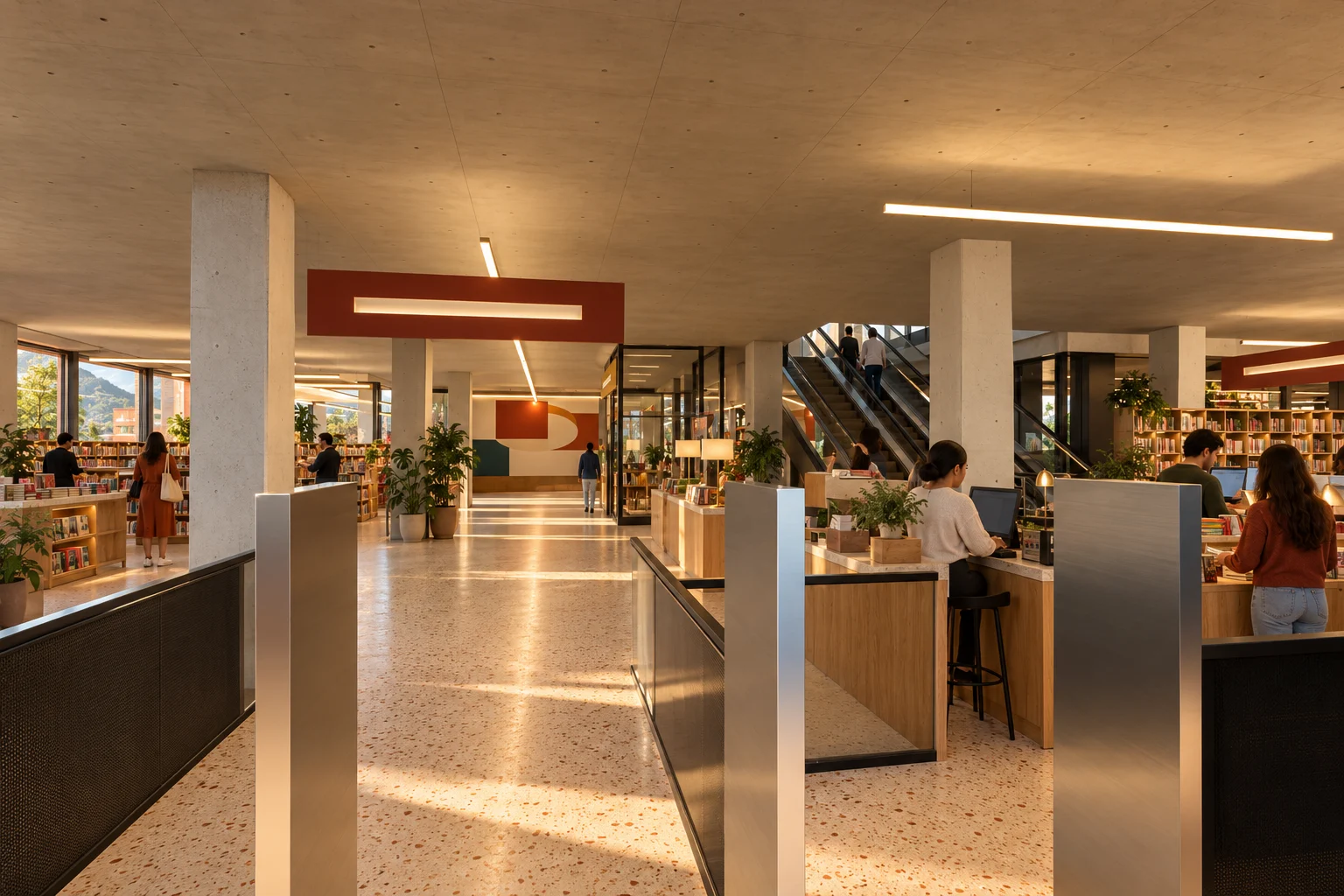

Un axe vers les caisses
497,93 m² entre la porte et l’axe de 3,60 m : gondoles de cadeaux et un comptoir d’emballage d’un côté, escaliers mécaniques et ascenseur vitré de l’autre, et au fond 8 caisses aux couloirs de 0,90 m, portiques antivol, consignes et service client.
fiche matériaux
Sol
Terrazzo coulé · type gros granulatpoli mat · crème, granulat terre cuite
Poste de caisse
Chêne huilé et calcaire · type poste compact à tapis1,80 × 1,00 m · plateau adouci
Escaliers mécaniques
Acier, habillage champagne et garde-corps vitré · type 30°20 marches de 0,1975 m · dénivelé 3,95 m
mobiliergondole double face, 1,20 m de profondeur et 1,60 m de haut · type rayonnage modulaire chêne et acier noirci · tabouret haut de caissier · comptoir d’emballage en chêne et pierre · consignes en chêne · tables de nouveautés sur socle d’argile
lumièreprofilé linéaire continu sur l’axe et chaque allée · lumière chaude 3000 K · lumière naturelle de la façade sud et du vide
07 / 12 · ordre · 268,09 m²
Allées de cahiers et de couleurs
268,09 m² de fournitures scolaires au nord des noyaux ; au sud, 147,25 m² de technologie. Rayonnage mural de 2,20 m contre le mur de la tour, gondoles de 1,60 m par-dessus lesquelles on voit, allées de 1,50 m et vitrines basses vers la cour.
fiche matériaux
Sol
Linoléum · type marbré naturelmat · sable
Rayonnage mural
Fond en chêne et tablettes laquées · type crémaillère5 niveaux · 0,50 m de profondeur · crème
Fresque du hall (œuvre proposée)
Peinture au silicateaplats · moutarde, bleu pétrole, terre cuite
mobiliergondole centrale double face · type modulaire chêne et acier noirci · comptoir debout de conseil technologique, avec vitrines · estrades de vitrine en argile contre le vitrage
lumièreprofilés linéaires sur chaque allée, alignés aux gondoles · signalétique suspendue par rayon
08 / 12 · atelier · 473,44 m²
Imprimer au bord du vide
473,44 m² au premier étage : un comptoir de 6 m pour le centre d’impression, de copie et de photo, ses machines le long de la façade sud, et un café de 12 tables penché sur le vide des escaliers mécaniques, sous 2,50 m de hauteur libre.
fiche matériaux
Sol
Béton polibouche-pores satiné · gris chaud
Comptoir du centre d’impression
Chêne huilé, plateau calcaire · type comptoir de service6,00 × 0,70 m · 1,05 m de haut
Garde-corps du vide
Verre feuilleté, main courante acier1,10 m de haut · graphite
mobilierimprimantes et traceur type grand format · bornes photo en libre-service · table pour deux en pierre et chaise coque · bar à café en chêne · tabouret haut de conseiller · table de finition et reliure
lumièreprofilés linéaires sur le comptoir et les tables · lumière naturelle de la façade est · le vide porte la lumière au rez-de-chaussée
09 / 12 · paysage · 31,8 m²

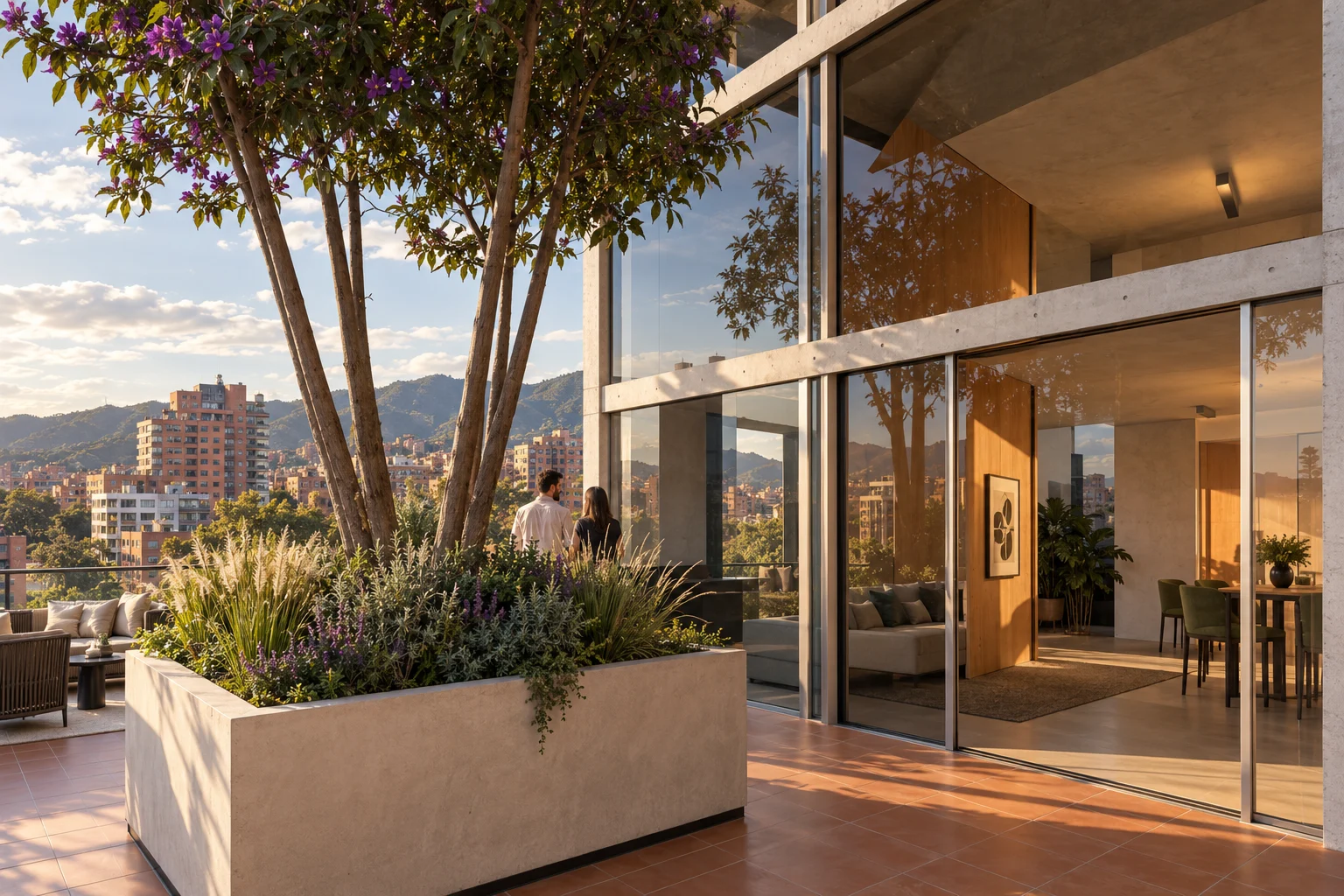

Un arbre en l’air
Première strate habitée, à 9,45 m. La terrasse de 31,8 m² occupe un vide de trois niveaux : un sietecueros à fleurs violettes pousse dans 0,65 m de terre et 2,19 m³ de racines, avec des graminées andines à son pied. Il donne de l’ombre, filtre le vent et fleurit.
fiche matériaux
Arbre
Sietecueros (Tibouchina lepidota)multitige · fleur violette · à vérifier avec la pépinière
Massif
Graminées andines et sauges0,65 m de substrat · goutte-à-goutte
Sol
Terre cuitecarreau · mat
mobilierchaise longue · chaise d’extérieur
lumièreprojecteur d’arbre au pied du tronc · borne basse · lumière zénithale par le vide
10 / 12 · habiter · 82,8 m²

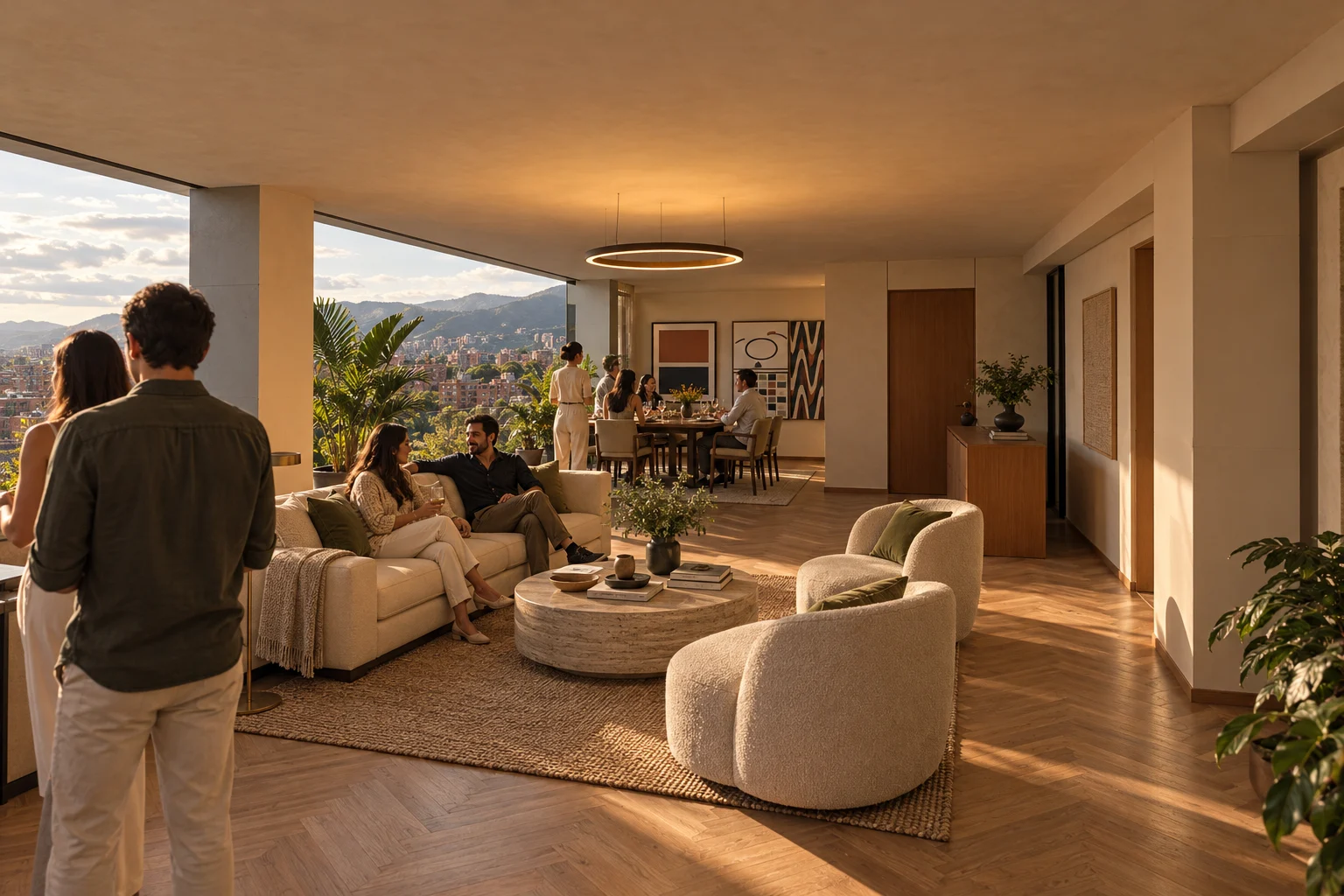

Un logement de 82,8 m²
À 67,2 m, un logement de 82,8 m² le long de la façade sud. Parquet en chevrons et murs en argile ; le canapé, deux fauteuils, une table en noyer et un mur d’œuvres forment une seule pièce le long de la fenêtre.
fiche matériaux
Sol
Chêne · parquet à bâtons rompushuile-cire dure · mat
Murs et plafond
Peinture à l’argileargile · crème · mat
Canapé · fauteuils
Lainebouclette · sable · tapissé
mobiliercanapé et fauteuil · table en noyer et chaise tapissée · tapis de laine tissé · mur d’œuvres (œuvre proposée)
lumièreanneau suspendu au-dessus du séjour · lampadaire · lumière naturelle du sud
11 / 12 · horizon · 66,9 m²

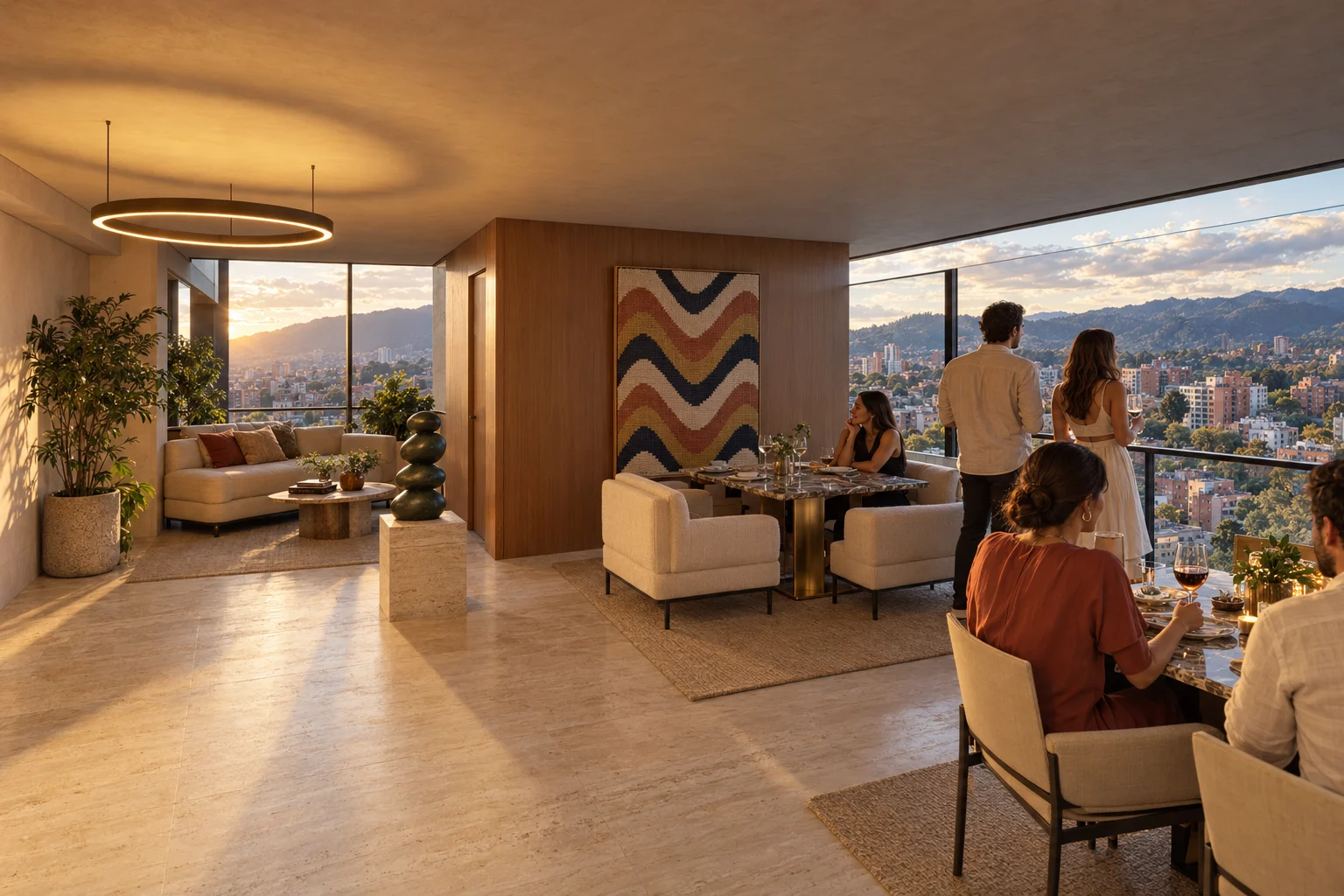

Une terrasse à 125 m
Niveau 45, à 124,95 m : l’un des 90 angles tournés vers l’est, de 66,9 m². Sol en travertin et murs d’argile rosée ; une table en marbre pour quatre et deux fauteuils regardent la baie coulissante et la terrasse de 15,9 m².
fiche matériaux
Sol
Travertinadouci · mat · bouché
Murs
Peinture à l’argilerose poudré · mat
Table
Marbre veinépoli · pied en laiton brossé
mobiliercanapé · chaise · fauteuil · tapis de laine · œuvre textile (œuvre proposée)
lumièreanneau suspendu · lampe à poser · lumière naturelle de l’est
12 / 12 · ensemble
Une tour de vides habités
Tout le modèle avec sa matière : 35 341,62 m² bruts, 216 logements et 24 arbres dans des vides de trois niveaux. En bas, la cour s’organise en trois salles à ciel ouvert : un chêne andin sur une pelouse à gradins, un bosquet d’aulnes sur un monticule et un canal d’eau.
Modèle du projet en mètres · matériaux et mobilier proposés, sans vérification fournisseur
