Pabellón para un festival de cine itinerante de clásicos italianos en la plaza principal de Amalfi: un prisma blanco cortado en diagonal, un puente y un globo neumático donde se ve cine desde una cápsula de vidrio.
Nuestra intención, minimalismo cálido: un prisma blanco cortado en diagonal y un globo de luz en la plaza, para ver cine clásico italiano.
Pabellón de un festival de cine itinerante de clásicos italianos. Al norte de la plaza, el prisma de 10 × 18 m; al sur, el globo de 20 m apoyado en el suelo. La escalinata de la catedral, la fuente y los pasos hacia la calle principal y el mar quedan libres. Contexto esquemático, medidas por verificar.
Un vacío de 3,2 m cruza el prisma de esquina a esquina, 20,6 m. Por él sube una escalera colgada y, en la misma línea, el puente sale a +10 m hacia el globo.
La diagonal ordena el pabellón: corta el prisma, sostiene la escalera, se vuelve puente y termina en el centro del globo; la cara que mira a la catedral es pantalla. Todo es desmontable y viaja con el festival. Estructura, membrana, evacuación y permisos requieren desarrollo especializado.
Concepto de 2017, reinterpretado en 2026. Contexto esquemático y medidas por verificar.
◆ Diseño: t1x1
La vista 3D no está disponible en este navegador.
Plano vivo · Pabellón temporal
Nuestra intención, minimalismo cálido: un prisma blanco cortado en diagonal y un globo de luz en la plaza, para ver cine clásico italiano.
01 / 12 · planta · corte a 1,20 m
La plaza de Amalfi, cortada a 1,20 m
Pabellón de un festival de cine itinerante de clásicos italianos. Al norte de la plaza, el prisma de 10 × 18 m; al sur, el globo de 20 m apoyado en el suelo. La escalinata de la catedral, la fuente y los pasos hacia la calle principal y el mar quedan libres. Contexto esquemático, medidas por verificar.
02 / 12 · planta de nivel
+5,00: la galería alrededor del vacío
Arriba, fotogramas y afiches en dos alas, separadas por el vacío diagonal; el descanso de la escalera colgada las une en el centro.
03 / 12 · planta de nivel
+10,00: terraza, puente y cápsula
La cubierta es terraza. Desde su esquina sureste, el puente de 13 m sigue la diagonal, cruza la membrana por una esclusa y llega a la cápsula de vidrio de 6 m, en el centro del globo de 20 m.
04 / 12 · sección
Una diagonal que lo ordena todo
Un vacío de 3,2 m cruza el prisma de esquina a esquina, 20,6 m. Por él sube una escalera colgada y, en la misma línea, el puente sale a +10 m hacia el globo.
05 / 12 · llegada
Desde la escalinata
A media altura de la escalinata: la plaza abajo, el prisma blanco a la derecha, el globo translúcido delante y, entre los dos, el puente que los une; detrás, las casas de colores y la montaña.
06 / 12 · vestíbulo del festival
Taquilla, café y afiches
Planta baja de vidrio abierta a la plaza: la taquilla junto a la puerta, la barra del café al fondo y paneles con afiches de estilo del cine clásico, sin títulos. El vacío diagonal deja ver los dos pisos y la luz del lucernario.
ficha de materiales
Estructura
Pórticos de aceropintura en polvo blanca
Piso
Piedra caliza claraapomazada
Barra del café
Roble y sobre de piedraaceite natural
mobiliarioTaquilla y barra de café · Mesas para dos con sillas de madera
luzLuz natural del vidrio y del lucernario; proyectores sobre los afiches, 3000 K
07 / 12 · escalera colgada
La escalera colgada
Dos tramos de 26 y 28 peldaños cuelgan de 18 tirantes. Arriba, 22 nervios blancos cruzan el vacío: su canto crece de 0,25 a 0,70 m y su paso se cierra de 1,20 a 0,60 m hacia el descanso, donde llega la carga de los dos tramos.
ficha de materiales
Nervios
Platina de acero de 80 mm, canto variablepintura en polvo blanca
Tirantes
Barras de acero de 24 mmblanco
Peldaños
Roble macizo sobre largueros de chapa de 12 mmaceite natural
mobiliarioDescanso colgado entre las dos alas
luzLucernario entre los nervios; luz rasante a lo largo de los largueros, 2700 K
08 / 12 · terraza sobre la plaza

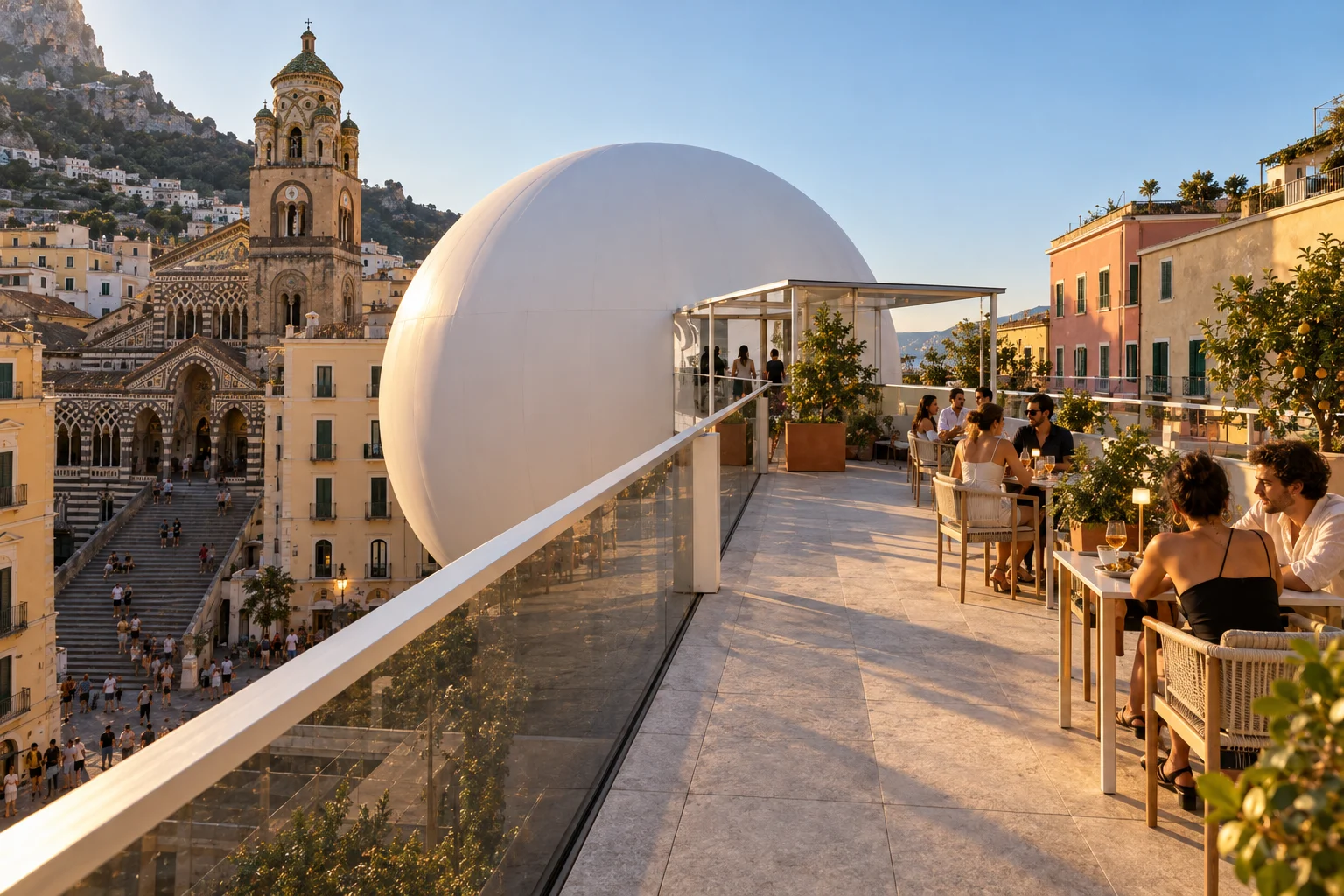

Sobre la plaza
La cubierta es una terraza de café a +10 m, con limoneros en macetas y antepecho de vidrio: a un lado la catedral y su campanario, al otro el mar; al frente, el puente entra en el globo.
ficha de materiales
Piso
Losas de piedra sobre plotsflameado
Antepecho
Vidrio laminado con remate blancotransparente
Macetas
Barro cocido con limonerosnatural
mobiliarioMesas de piedra con sillas de madera
luzBalizas bajas en el antepecho, 2700 K
09 / 12 · puente al globo
Entrar en el globo
El puente de 13 m sale en voladizo del prisma, cruza la membrana por una esclusa con puerta giratoria, que mantiene la presión, y llega a la cápsula, que se apoya en una columna esbelta.
ficha de materiales
Puente
Cercha de acero de 1,20 m de cantoblanco
Membrana
Tejido técnico translúcido, infladoblanco mate
Esclusa
Vidrio con puerta giratoriaperfiles blancos
mobiliarioBarandas de vidrio
luzLuz lineal bajo el pasamanos, 2700 K
10 / 12 · cine en el centro del globo
Cine dentro del globo
Una burbuja de vidrio de 6 m en el centro geométrico: butacas en anillo miran hacia la membrana, donde se proyecta una banda panorámica de 360°, entre +5 y +15 m. Al apagarse la luz, la plaza ve el globo encendido.
ficha de materiales
Cápsula
Vidrio laminado curvotransparente
Butacas
Tapizado de lana rojo profundotextil
Proyección
Banda interior de la membranasuperficie de proyección
mobiliarioButacas en anillo · Proyectores bajo la clave de la cápsula
luzPenumbra de sala de cine; luz de pasillo baja, 2200 K
11 / 12 · proyección en la plaza

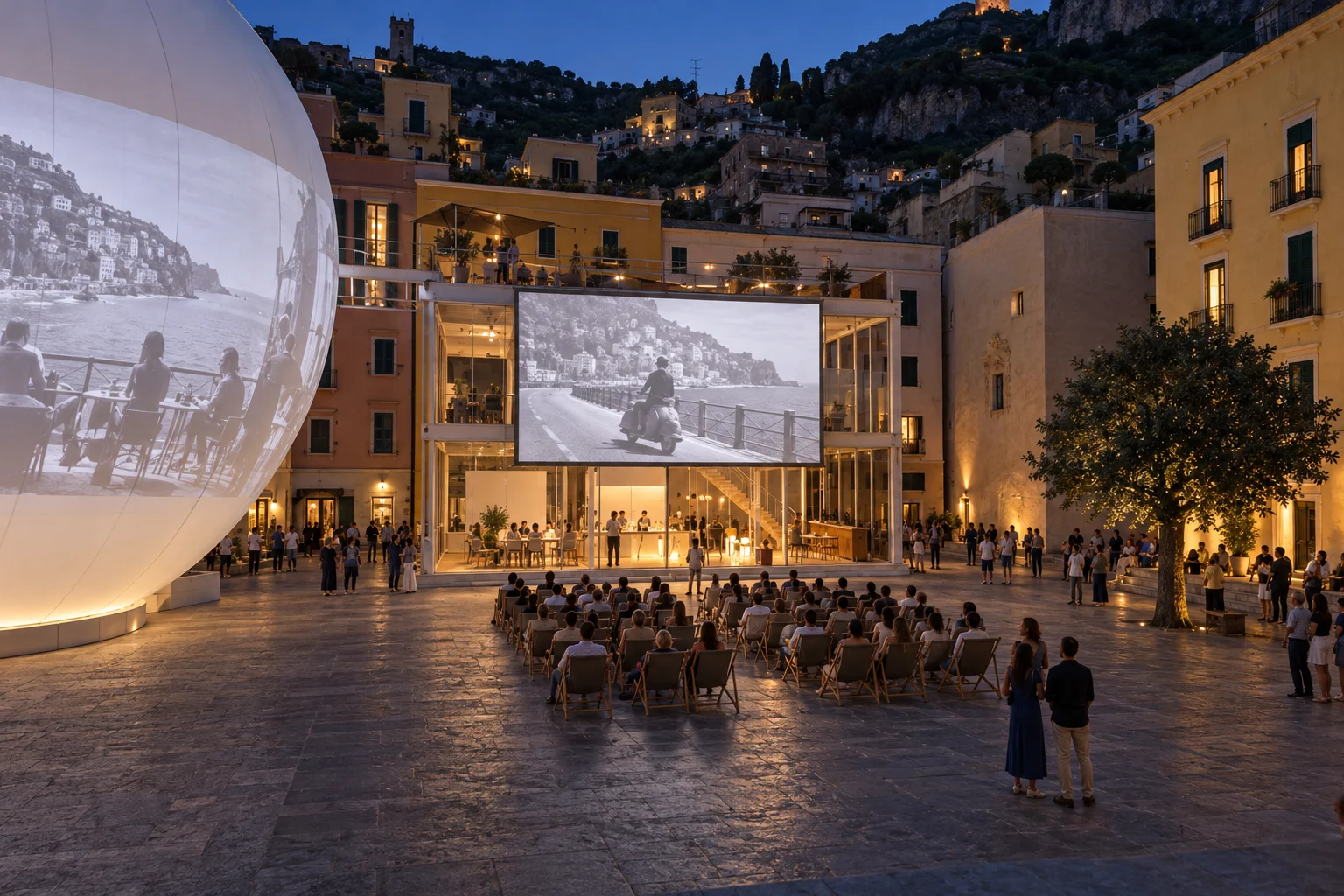

La fachada es la pantalla
Al caer la tarde, la cara este del prisma se vuelve pantalla: una malla blanca de 11,1 × 6,0 m (1,85:1) baja de un cajón en el canto de la cubierta. La escalinata de la catedral es la gradería; abajo, 60 sillas plegables. El proyector, en un mástil al borde de la escalinata, está a 24,6 m.
ficha de materiales
Pantalla
Malla técnica de proyección, enrollableblanco mate
Sillas
Plegables de madera y lonanatural
Mástil del proyector
Aceropintura en polvo blanca
mobiliarioFilas sueltas de sillas plegables con pasillo central
luzSolo la luz de la proyección y del globo; balizas bajas en los pasillos
12 / 12 · conjunto

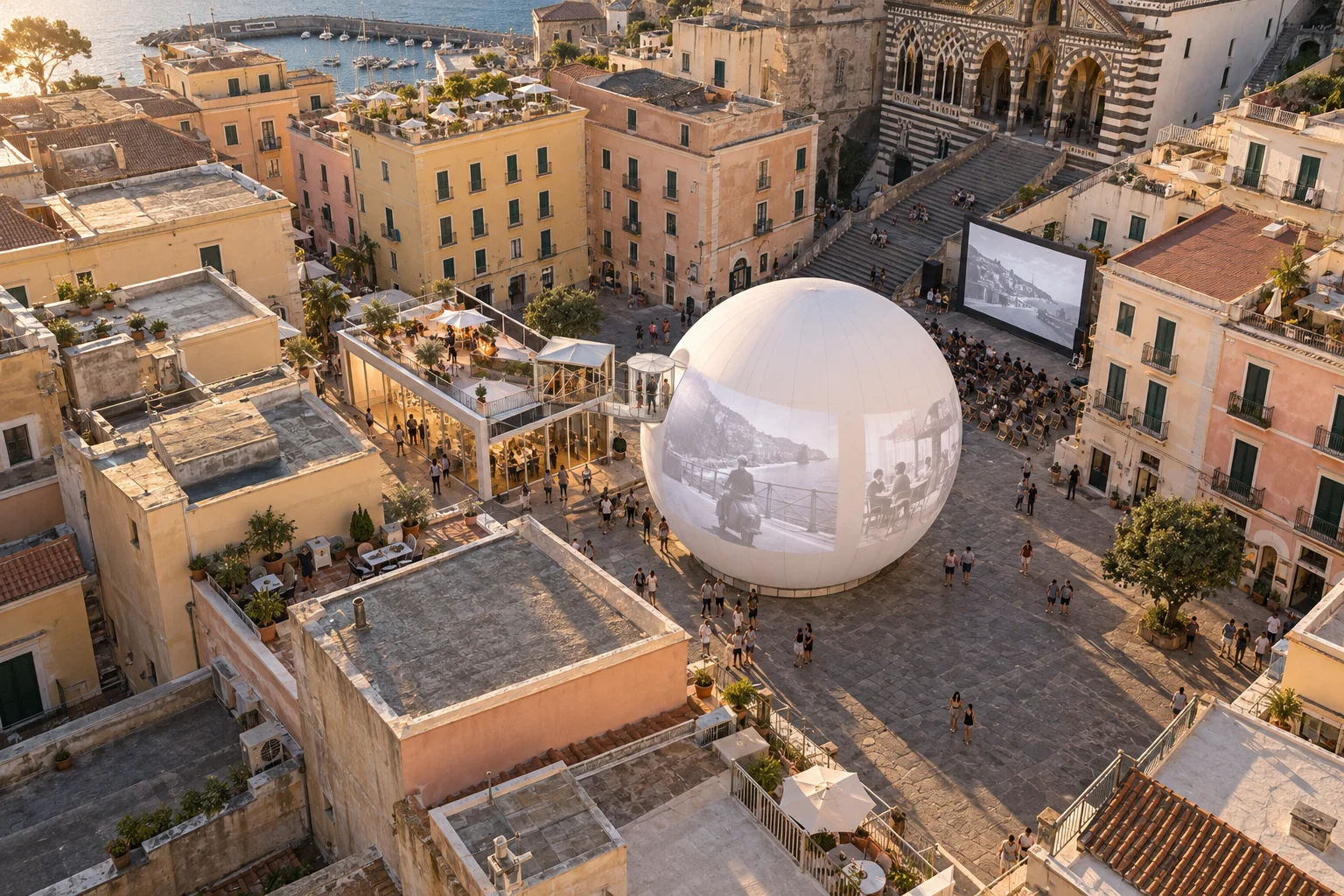

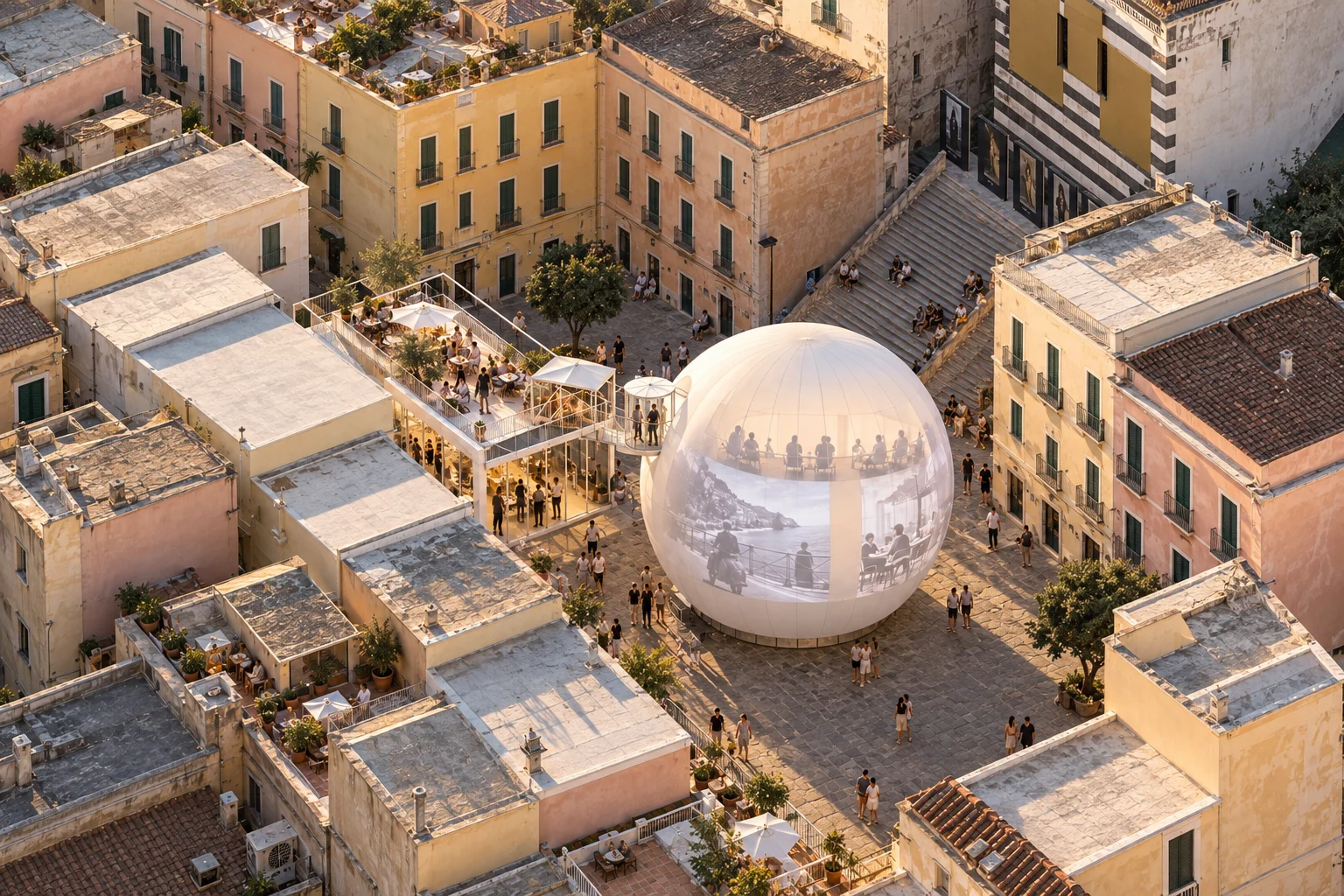

Una línea, dos figuras
La diagonal ordena el pabellón: corta el prisma, sostiene la escalera, se vuelve puente y termina en el centro del globo; la cara que mira a la catedral es pantalla. Todo es desmontable y viaja con el festival. Estructura, membrana, evacuación y permisos requieren desarrollo especializado.
Modelo del proyecto en metros · materiales y mobiliario propuestos, sin verificación de proveedor
