Étude préliminaire · Des logements modulaires se regroupent autour de terrasses et lieux de travail partagés.
76 logements autour d’une cour-forêt ; notre intention : brutalisme chaleureux, béton, argile et chêne.
Une trame de modules de 6 × 10 m. Au rez-de-chaussée, dix locaux de travail partagé de 120 m² donnent sur la rue ; au centre, une cour de 60 × 24 m qui devient forêt ; aux extrémités, les deux noyaux.

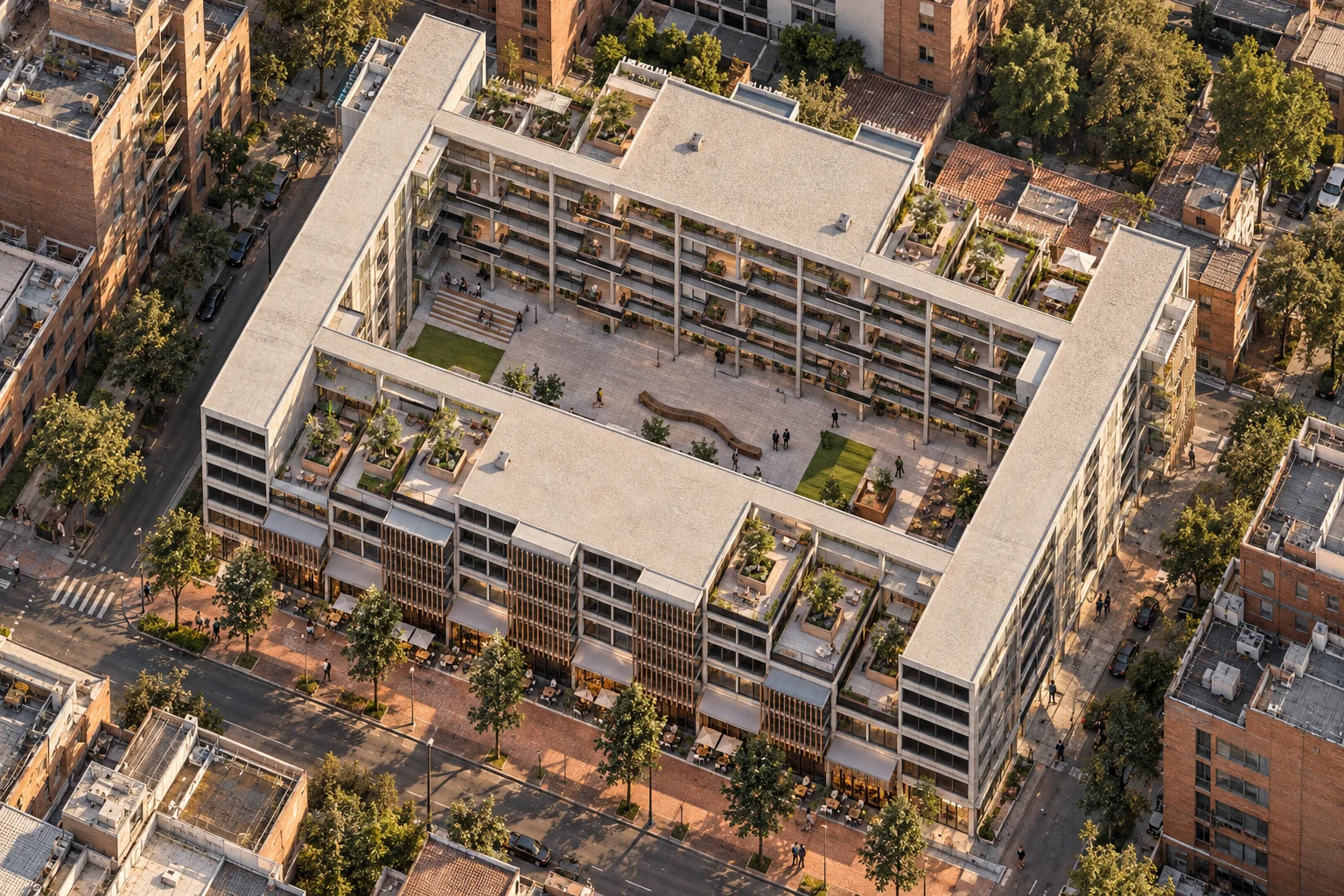

Tout l’îlot avec sa matière : 10 656 m² bruts, 76 logements, 950,4 m² de nouveaux balcons et 720 m² de terrasses. En bas, la cour-forêt de chênes, d’aulnes et d’arrayanes ; en haut, cajetos et sietecueros sur les terrasses. Béton, argile et chêne.
Chiffres de conception de la version actuelle : réglementation, structure et finances à valider.
La vue 3D n’est pas disponible dans ce navigateur.
Plan vivant · Pixel City
76 logements autour d’une cour-forêt ; notre intention : brutalisme chaleureux, béton, argile et chêne.
01 / 09 · plan · coupe à 1,20 m
Le rez-de-chaussée, coupé à 1,20 m
Une trame de modules de 6 × 10 m. Au rez-de-chaussée, dix locaux de travail partagé de 120 m² donnent sur la rue ; au centre, une cour de 60 × 24 m qui devient forêt ; aux extrémités, les deux noyaux.
02 / 09 · coupe
L’îlot monte à 20,7 m
Six niveaux : un socle de 4,2 m et cinq étages de logements de 3,3 m. Les niveaux hauts reculent et libèrent 720 m² de terrasses ; dehors, 950,4 m² de nouveaux balcons sans aucune surface close ajoutée.
03 / 09 · arrivée
Arriver depuis la rue
À 1,65 m : en bas, le vitrage des locaux de travail derrière un trottoir en pavés d’argile, chênes andins et massifs de graminées ; au-dessus, des loggias de 6 × 2,4 m entre panneaux minéraux et nervures céramiques.
04 / 09 · rencontre
La cour comme forêt
Toutes les coursives regardent ce vide de 60 × 24 m, organisé en trois salles : à l’ouest, un chêne andin sur un monticule et des gradins ; au centre, un miroir d’eau et des pierres ; à l’est, aulnes et arrayanes. Ombre, fraîcheur et un lieu où rester.
fiche matériaux
Arbre principal
Chêne andin (Quercus humboldtii)houppier rond · à vérifier avec la pépinière
Bosquet
Aulne (Alnus acuminata) et arrayán (Myrcianthes leucoxyla)sur monticule · graminées andines au pied
Sol
Pavés d’argile perméablesjoint ouvert · mat
mobiliergradins en pierre avec assise en bois · banc ondulé en chêne
lumièreprojecteur d’arbre · bornes basses le long des coursives · lumière naturelle
05 / 09 · travail · 120 m²
Travailler près de la rue
L’un des dix locaux de 120 m², en trois ambiances : un champ de bureaux réglables, des gradins pour se réunir près du vitrage et une banquette café derrière un paravent. Avant, 3 postes de 40 m² ; proposition : 15 postes, 8 m² par poste.
Béton apparent · peinture au silicatepoli satiné · champs ocre et bleu pétrole
mobilierbureau réglable et siège · gradins en chêne et laine pour se réunir · banquette continue et table en marbre · paravent à lattes
lumièreprofilé linéaire suspendu au-dessus des bureaux · lumière indirecte en corniche au-dessus de la fresque · lumière naturelle de façade
06 / 09 · habiter · 21,09 m²
Le séjour regarde la cour
Module de 60 m² à deux chambres. Le séjour de 21,09 m² : parquet à bâtons rompus, murs en argile, un canapé face à la fenêtre, une table en noyer pour deux et un mur d’œuvres ; sur le balcon de 6 × 2,4 m, deux fauteuils.
fiche matériaux
Sol
Chêne · bâtons rompushuile-cire dure · mat
Canapé
Lainebouclette · sable · tapissé
Table
Noyer massifhuilé · pied en acier graphite
mobiliercanapé · tapis de laine tissé · chaise tapissée · table en noyer · fauteuil d’extérieur sur le balcon
lumièreprofilé linéaire suspendu au-dessus de la table · lampadaire · lumière naturelle de la cour
07 / 09 · parcours
Une pause sur la coursive
La coursive de 2 m qui dessert les logements s’élargit en plateformes de 4,5 × 1,8 m sur la cour. Une jardinière de sauges et de fougères et un garde-corps vitré : un lieu pour s’arrêter face aux houppiers, sans fermer le passage commun.
fiche matériaux
Garde-corps
Verrefeuilleté · main courante en aluminium anodisé champagne
Jardinière
Sauges et fougères andines0,40 m de substrat · terre cuite mate
Sol de la coursive
Bétonpoli · satiné
mobiliertabouret · banc d’extérieur
lumièreapplique sur les poteaux · lumière naturelle de la cour
08 / 09 · paysage · 60 m²

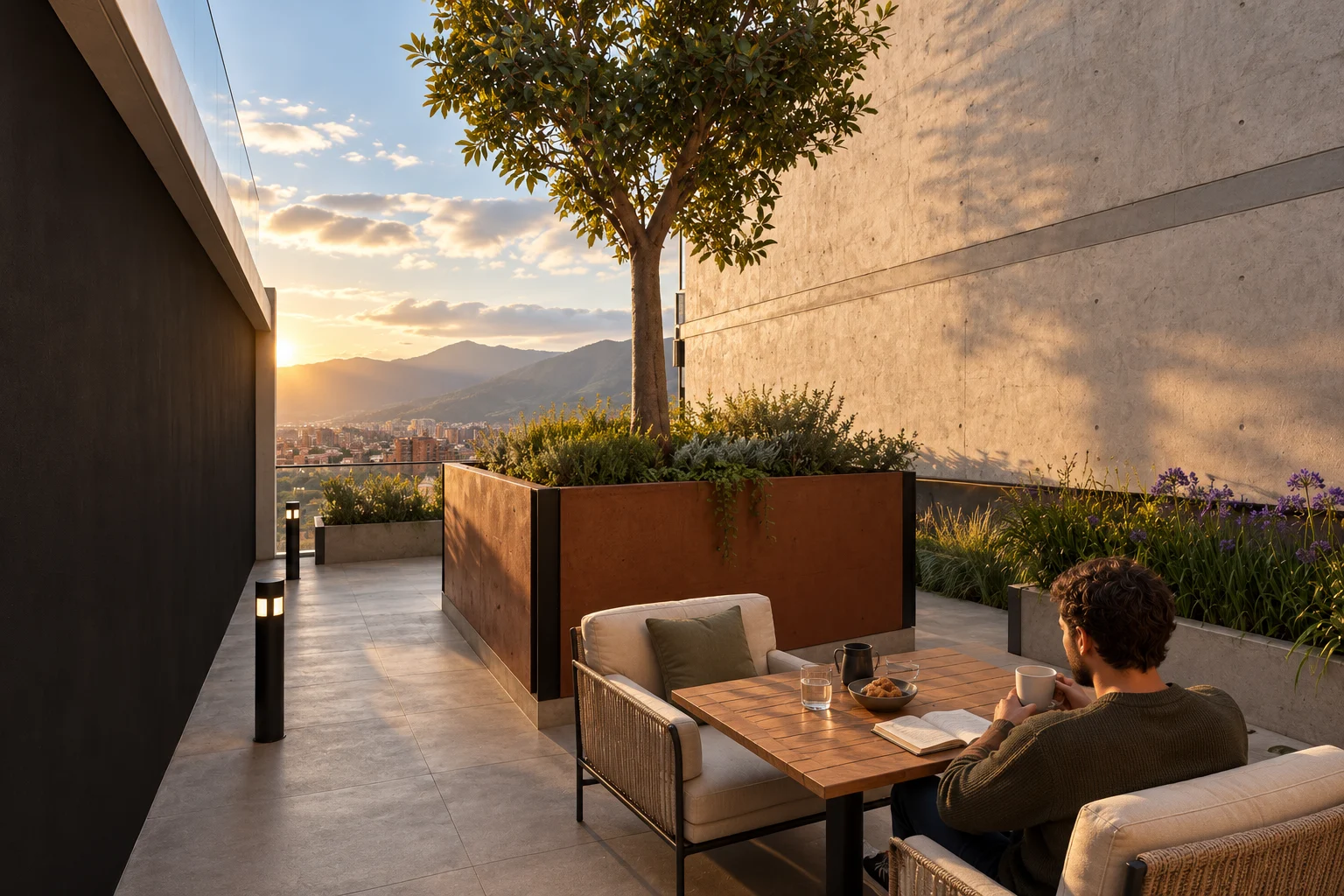

Un arbre sur la terrasse
Les retraits libèrent des terrasses partagées de 60 m². Celle-ci, à 10,8 m, est une salle à ciel ouvert : un cajeto avec 5,57 m³ de substrat, des massifs de graminées et de sauges, un platelage en bois et deux fauteuils face au quartier. Le jardin donne de l’ombre et coupe le vent.
fiche matériaux
Arbre
Cajeto (Citharexylum subflavescens)houppier rond · à vérifier avec la pépinière
Massifs
Graminées andines, sauges et mortiño0,45 m de substrat · goutte-à-goutte
Sol
Platelage boishuilé · antidérapant
mobilierfauteuil d’extérieur · banc d’extérieur en chêne
Tout l’îlot avec sa matière : 10 656 m² bruts, 76 logements, 950,4 m² de nouveaux balcons et 720 m² de terrasses. En bas, la cour-forêt de chênes, d’aulnes et d’arrayanes ; en haut, cajetos et sietecueros sur les terrasses. Béton, argile et chêne.
Modèle du projet en mètres · matériaux et mobilier proposés, sans vérification fournisseur
Maquette interactive
Parcourir la maquette
La même maquette que le parcours, complète, avec ses matériaux, son mobilier et ses habitants. Tournez-la, approchez-vous et regardez chaque pièce d’où vous voulez.
