Estudio independiente · anteproyecto · Un colegio completo, de preescolar a grado 11, entre sombra, aire y patios.
Un colegio completo para 460 estudiantes —preescolar, primaria, básica y media hasta grado 11— en uno y dos pisos alrededor de un patio central de 1.558 m². El módulo es el aula de 7,80 m: de él salen los pórticos de concreto, las galerías de 3,60 m con aleros de 0,90 m y la cubierta de placas plegadas de 2,60 m que desagua al patio. La fachada sur lleva 80 lamas horizontales a 0,30 m y la norte 187 aletas verticales en módulo de 0,65 m; celosías de arcilla al 25–50 % de porosidad dejan pasar la brisa.
El auditorio de 160 puestos (13 filas de 6 + 6, cuatro espacios para silla de ruedas, piso al 7,6 %) abre su vestíbulo a la plaza para que la comunidad lo use fuera del horario escolar. La cancha múltiple de 26 × 14 m, orientada norte–sur, queda bajo cerchas cada 7,80 m con linterna ventilada y aletas contra el sol de la tarde, con gradería de 184 puestos.
El paisaje es del lugar: 37 árboles de diez especies nativas —campano, roble morado, guayacán, cañaguate, caracolí, guácimo, totumo, mamón, guanábana y palma amarga—, jardines de lluvia de 398 m² alimentados por las bajantes, cisterna de 45 m³, huerta escolar con aula verde y pisos permeables. El juego de planos para curaduría (14 planchas en medio pliego, DXF en metros) verifica NTC 4595 y NSR-10 Títulos J y K. El lote es hipotético: la norma de Dibulla, el riesgo de inundación y la zona sísmica quedan por verificar.
La vista 3D no está disponible en este navegador.
Plano vivo · Patios de la Sierra
Nuestra intención, tropical moderno: colegio para 460 estudiantes alrededor de un patio; la estructura es ornamento y la sombra, primer espacio.
01 / 15 · planta · corte a 1,20 m
El piso 1, cortado a 1,20 m
Cuatro alas de uno y dos pisos rodean un patio de 1.558,44 m² a N+0,45: administración y biblioteca al sur, preescolar al oeste, comedor al este, aulas al norte. Auditorio y plaza al suroeste; cancha y huerta al norte.
02 / 15 · planta de nivel
El piso 2, a N+4,45
Sobre las aulas de primaria, 1.157,68 m²: aulas de 6° a 11°, laboratorios de física y de biología y química y una galería alta de 3,60 m con tres escaleras; la tercera baja al patio.
03 / 15 · sección
Pórticos y placas plegadas
El corte sube a la cubierta. Pórticos de concreto cada 7,80 m —el ancho de un aula— y placas plegadas de 2,60 m que desaguan al patio: 239 pliegues, 80 lamas al sur y 187 aletas de arcilla al norte.

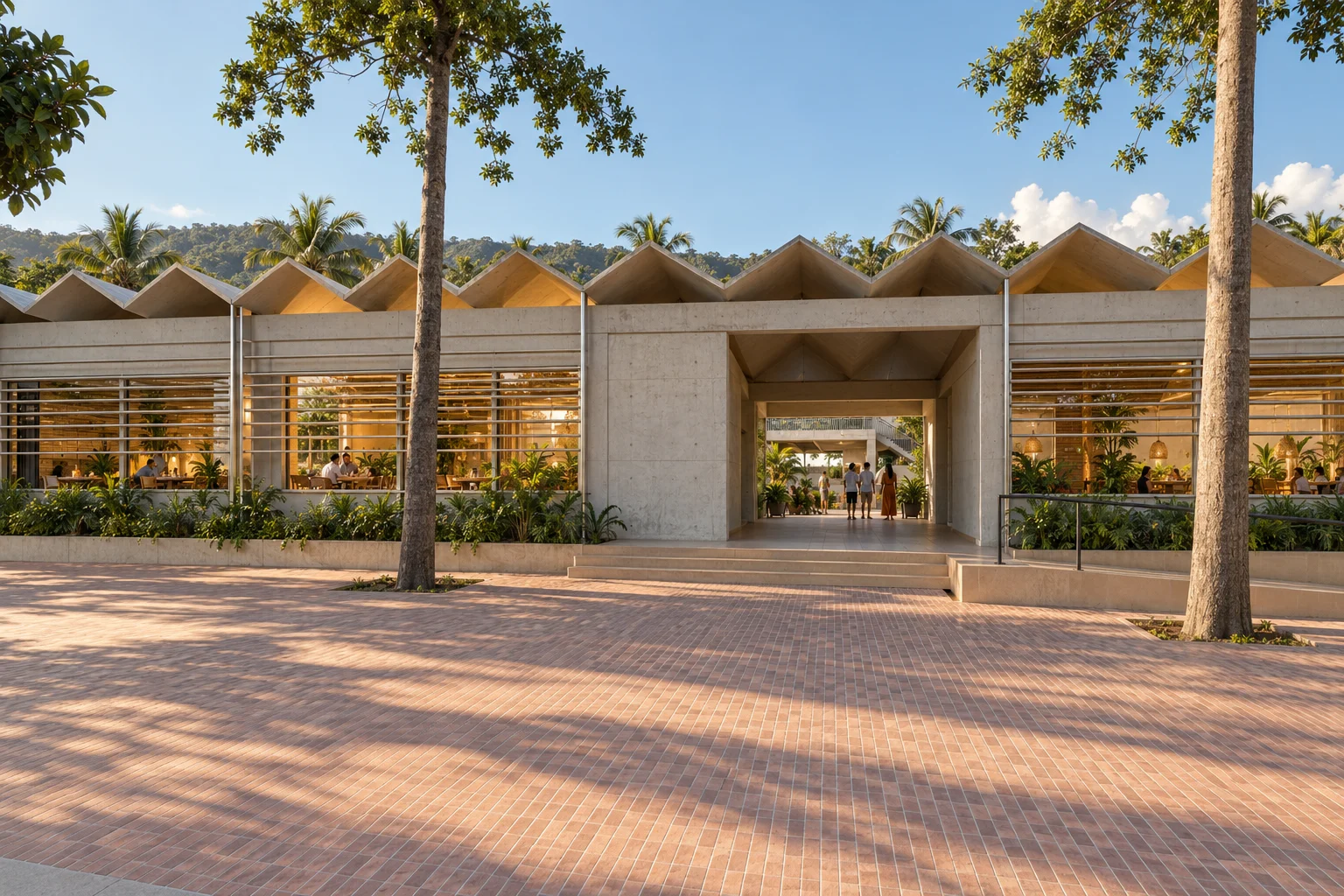

04 / 15 · llegada
Llegar desde la vía
Desde el andén, la plaza de acceso: guayacanes, palmas amargas y la fachada sur detrás de sus lamas. El zaguán es una sombra abierta que deja ver el patio.

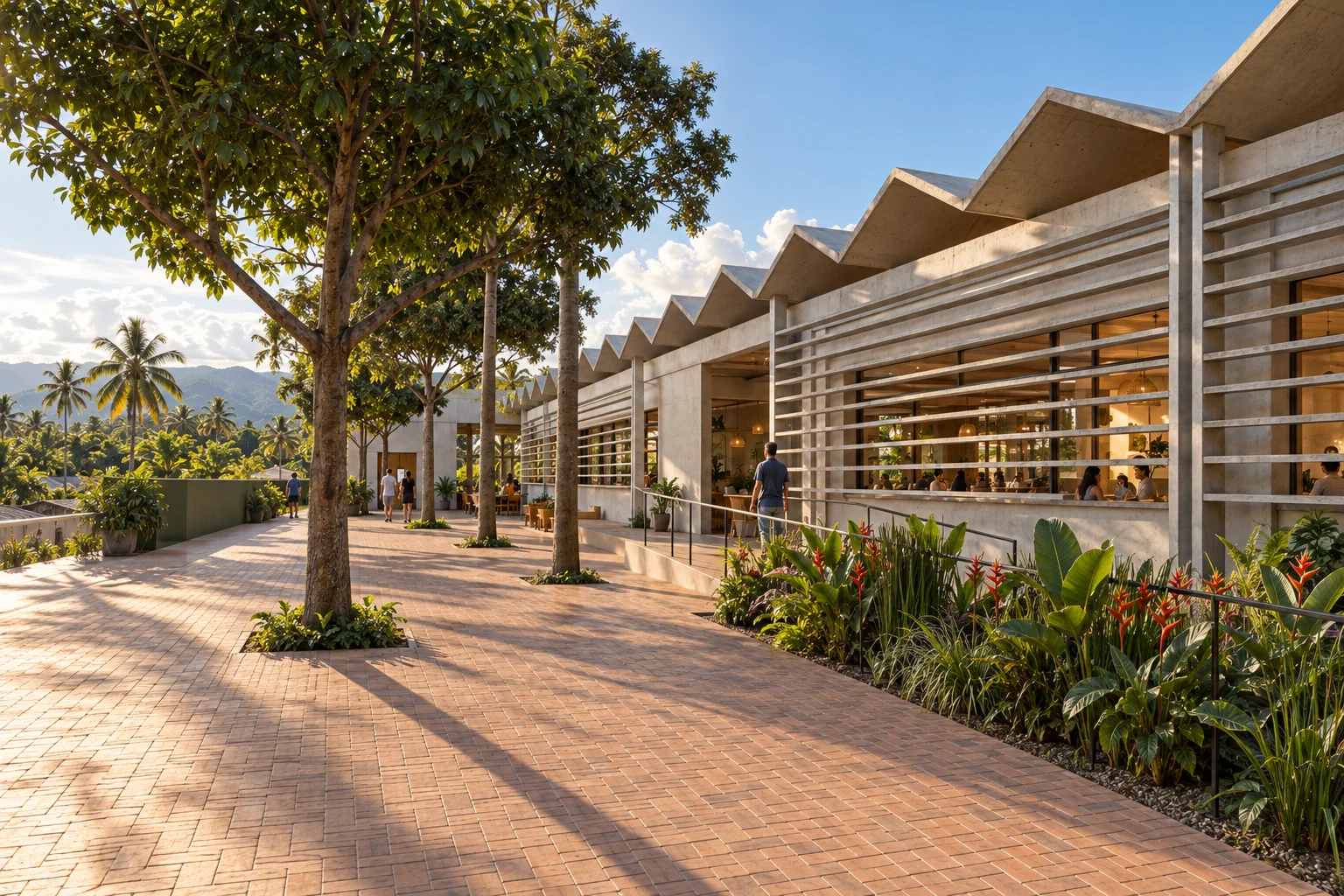

05 / 15 · plaza de acceso
Una plaza de guayacanes
Alameda de guayacanes, campano de espera y palmas en el acceso. Al fondo, la fachada sur: 80 lamas de concreto cada 0,30 m bajo el alero de 1,20 m. Rampa al 8 % y tres escalones suben al zaguán a N+0,45.
ficha de materiales
Pavimento
Adoquín de arcilla permeable20 × 10 × 8 cm · espina de pez · junta abierta
Lamas sur
Concreto prefabricado0,30 × 0,05 m · paso 0,30 · gotero
Jardín de lluvia
Sustrato filtrante y gravaplatanillo, bijao y achira
mobiliariobanca lineal de concreto bajo los guayacanes
luzluz natural filtrada por las copas · bolardos bajos en la rampa

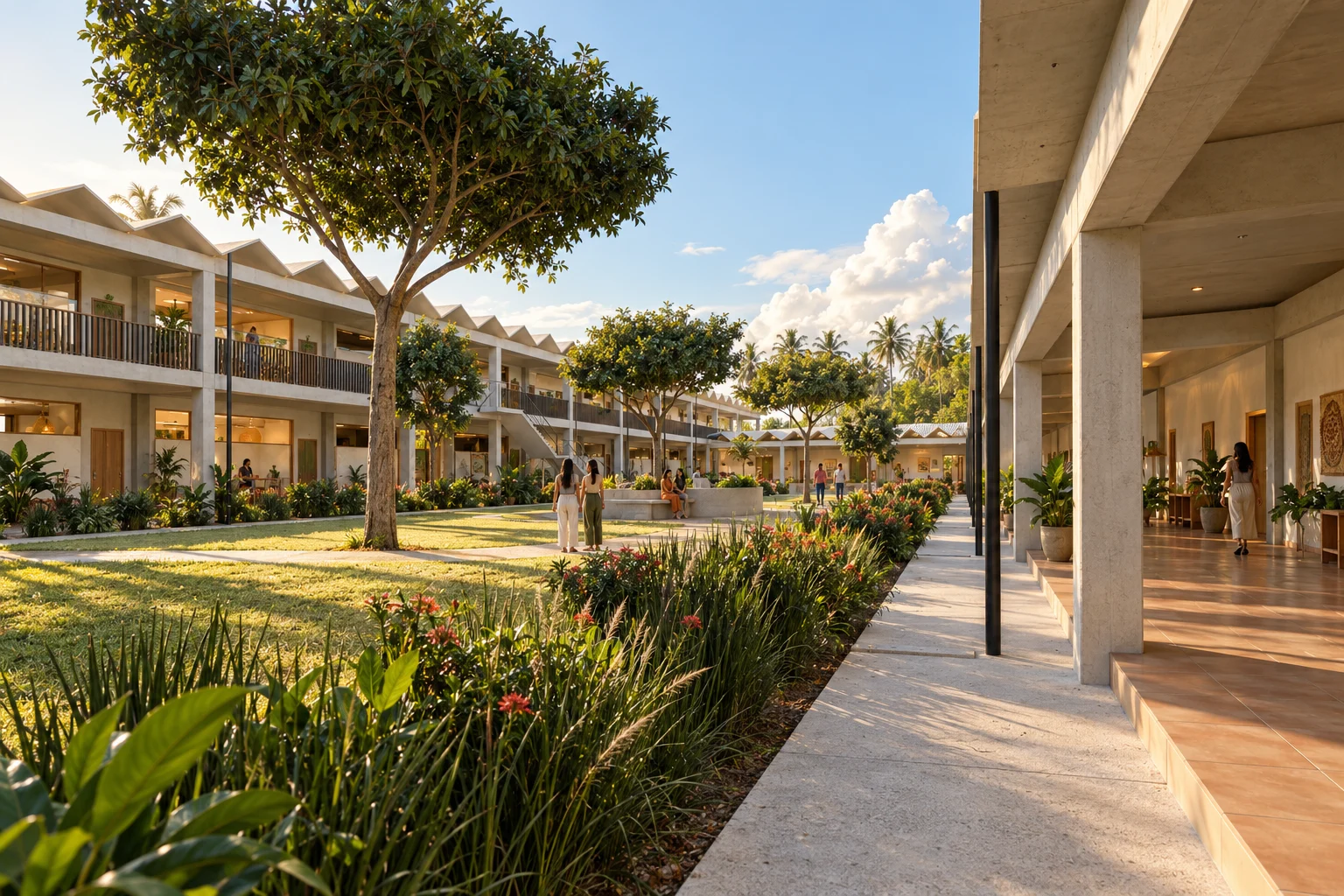

06 / 15 · patio central
Un patio de 1.558 m²
El patio es una sombra que reúne: dos campanos, un roble morado sobre el aula al aire libre y jardines de lluvia que reciben las bajantes cada 7,80 m. Galerías de 3,60 m lo rodean; la escalera exterior sube a la galería alta.
ficha de materiales
Suelo
Grama nativa y concreto permeablegrama bahía · e = 0,12 m drenante
mobiliarioaula al aire libre de tres gradas en arco · banca baja en el borde de los jardines de lluvia
luzsombra de campanos y de aleros · luz baja en las galerías al anochecer

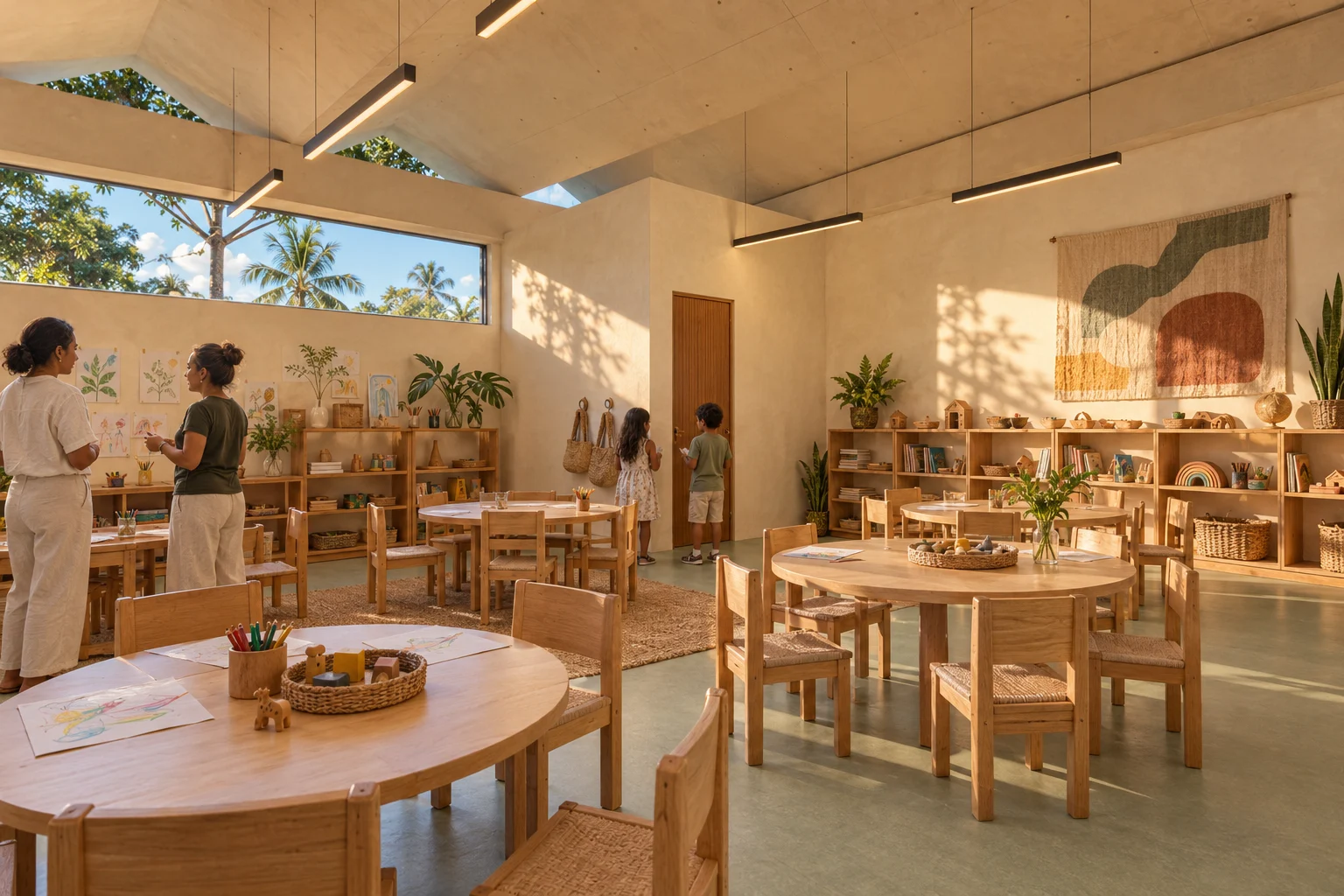

07 / 15 · aula de preescolar · 50,48 m²
Jardín, a escala de niño
50,5 m² para 25 niños en cinco mesas redondas, con baño propio de dos inodoros infantiles. Ventana baja a la galería y ventana alta al patio de preescolar: aire cruzado bajo los pliegues.
ficha de materiales
Piso
Linóleoen rollo · arena · mate
Muros
Bloque de arcilla con pañete de calpintura mineral · mate
Celosía
Arcilla extruida25 % hasta 2,10 m · 45 % arriba
mobiliariomesa redonda de madera Ø 1,10 m a 0,52 m · silla infantil apilable · alfombra de lana para el círculo de lectura
luzperfil lineal suspendido · luz de la galería y de la ventana alta

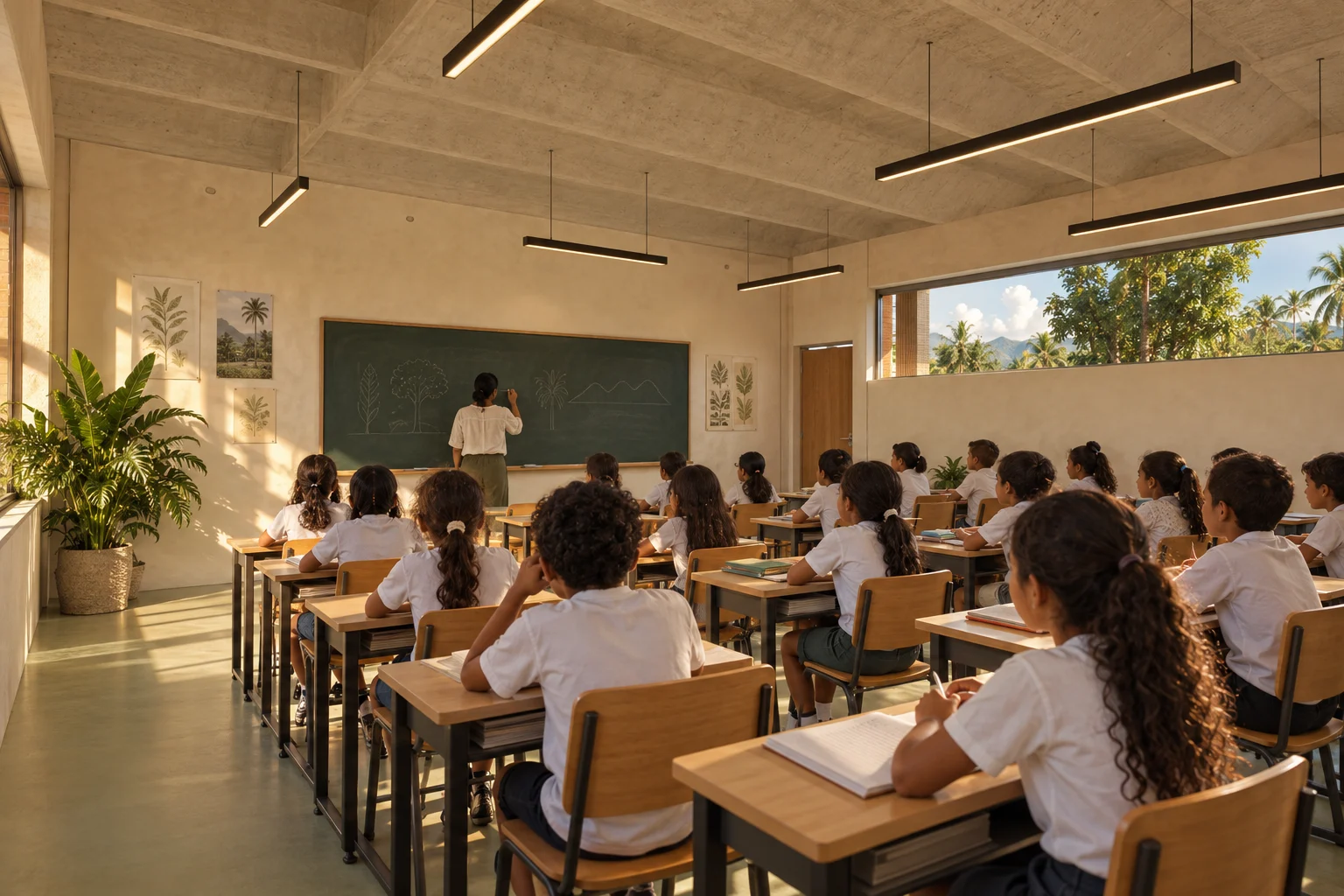

08 / 15 · aula de primaria · 62,32 m²
Aula de 3°, módulo 7,80
El aula fija la estructura: 7,80 × 8,40 m, 62,3 m² para 35 estudiantes en seis filas cada 0,84 m. Ventana norte tras 11 aletas de arcilla y ventana alta a la galería: aire cruzado norte–sur.
ficha de materiales
Piso
Linóleoen rollo · terracota · mate
Aletas norte
Arcilla extruidae 0,06 · paso 0,65 m
Techo
Placa plegada de concreto con fibrapliegue 2,60 × 0,80 m · visto
mobiliariopupitre 0,60 × 0,45 m con silla de concha · mesa docente y tablero de 4,20 m
luzperfiles lineales suspendidos paralelos a la ventana · luz norte filtrada por las aletas

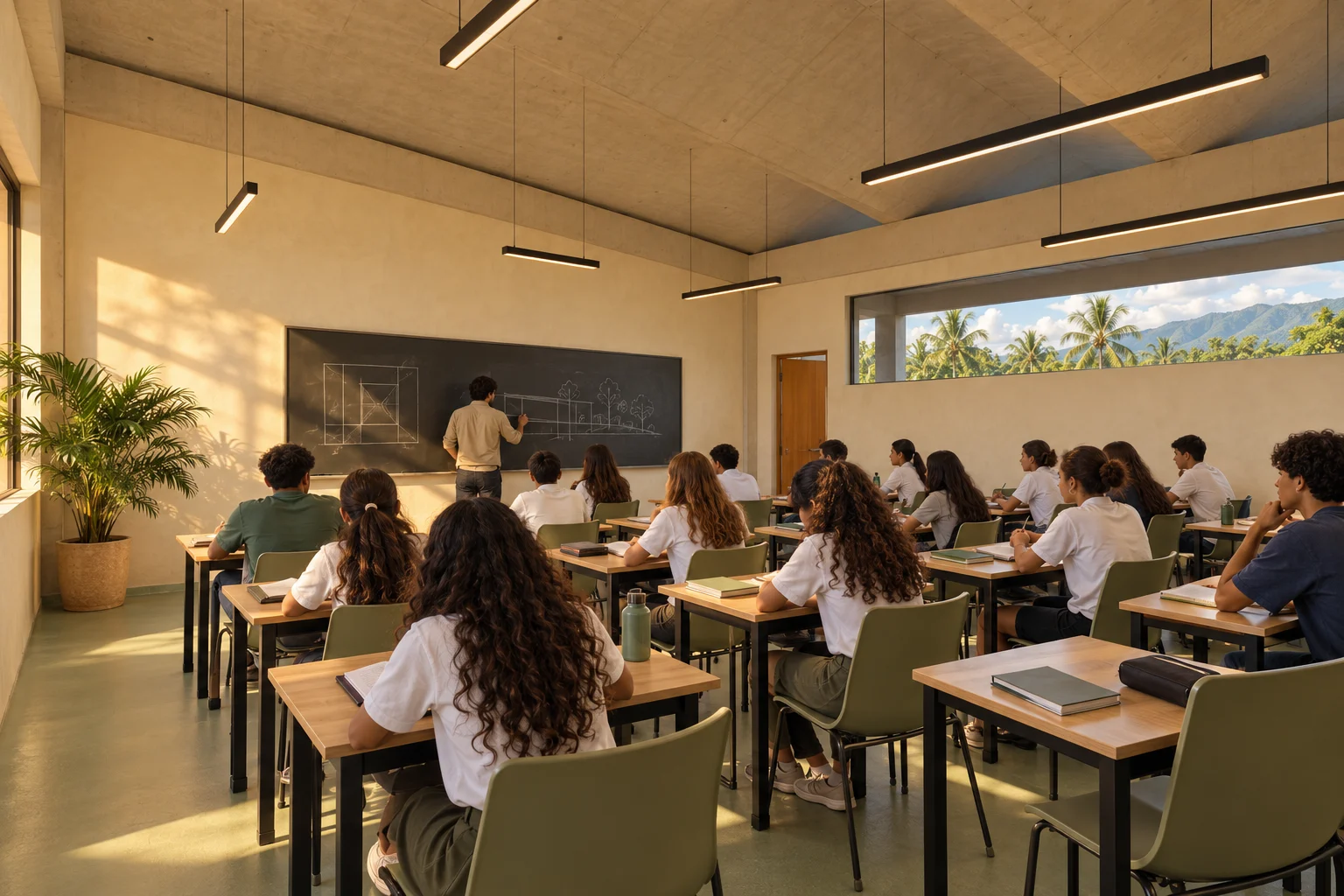

09 / 15 · aula de secundaria · 62,32 m²
8°, bajo los pliegues
En el piso 2, a N+4,45, las aulas de 6° a 11° repiten el módulo bajo la placa plegada de 0,80 m de peralte. Las aletas bajan a 0,30 m de fondo y abren la vista hacia el mar.
ficha de materiales
Piso
Linóleoen rollo · salvia · mate
Aletas norte
Arcilla extruidae 0,06 · paso 0,65 m
Techo
Placa plegada de concreto con fibrapliegue 2,60 × 0,80 m · visto
mobiliariopupitre 0,60 × 0,45 m con silla de concha · mesa docente y tablero de 4,20 m
luzperfiles lineales suspendidos paralelos a la ventana · luz norte filtrada por las aletas

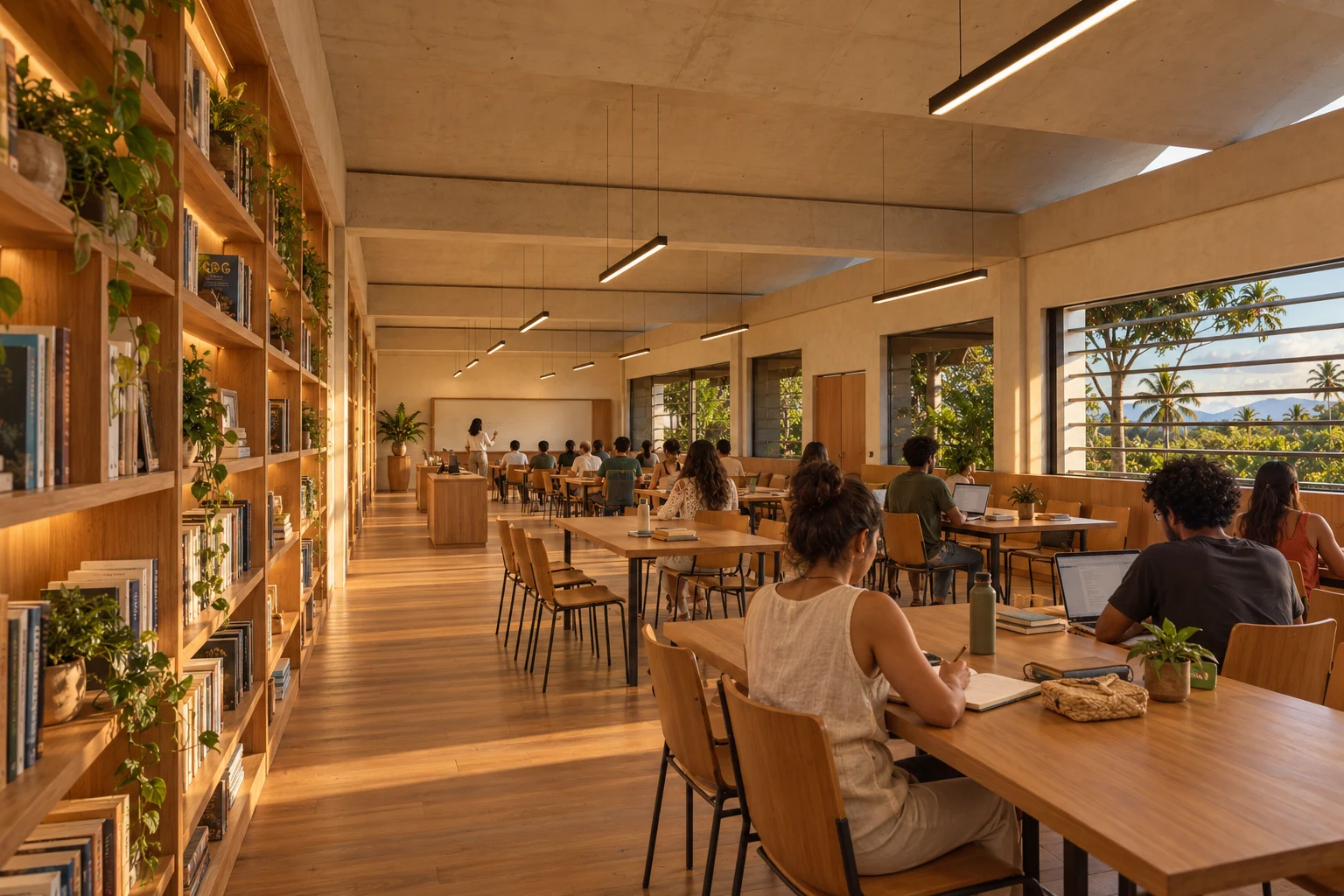

10 / 15 · biblioteca · 190,24 m²
Una biblioteca para el barrio
190,2 m² y 60 puestos en diez mesas de seis. Puertas a la galería y una puerta doble a la plaza: la comunidad la usa fuera del horario escolar. Estanterías bajas bajo las ventanas del sur y sus lamas.
ficha de materiales
Piso
Madera de teca recuperadatablilla · aceite natural
Estantería
Madera de roblecera dura · natural
Acústica
Panel de fieltro de lanaterracota · mate
mobiliariomesa de 1,80 × 0,90 m para seis con silla · mesa de préstamo de 2,40 m frente a la puerta comunitaria
luzperfiles lineales sobre las mesas · luz sur tamizada por las lamas

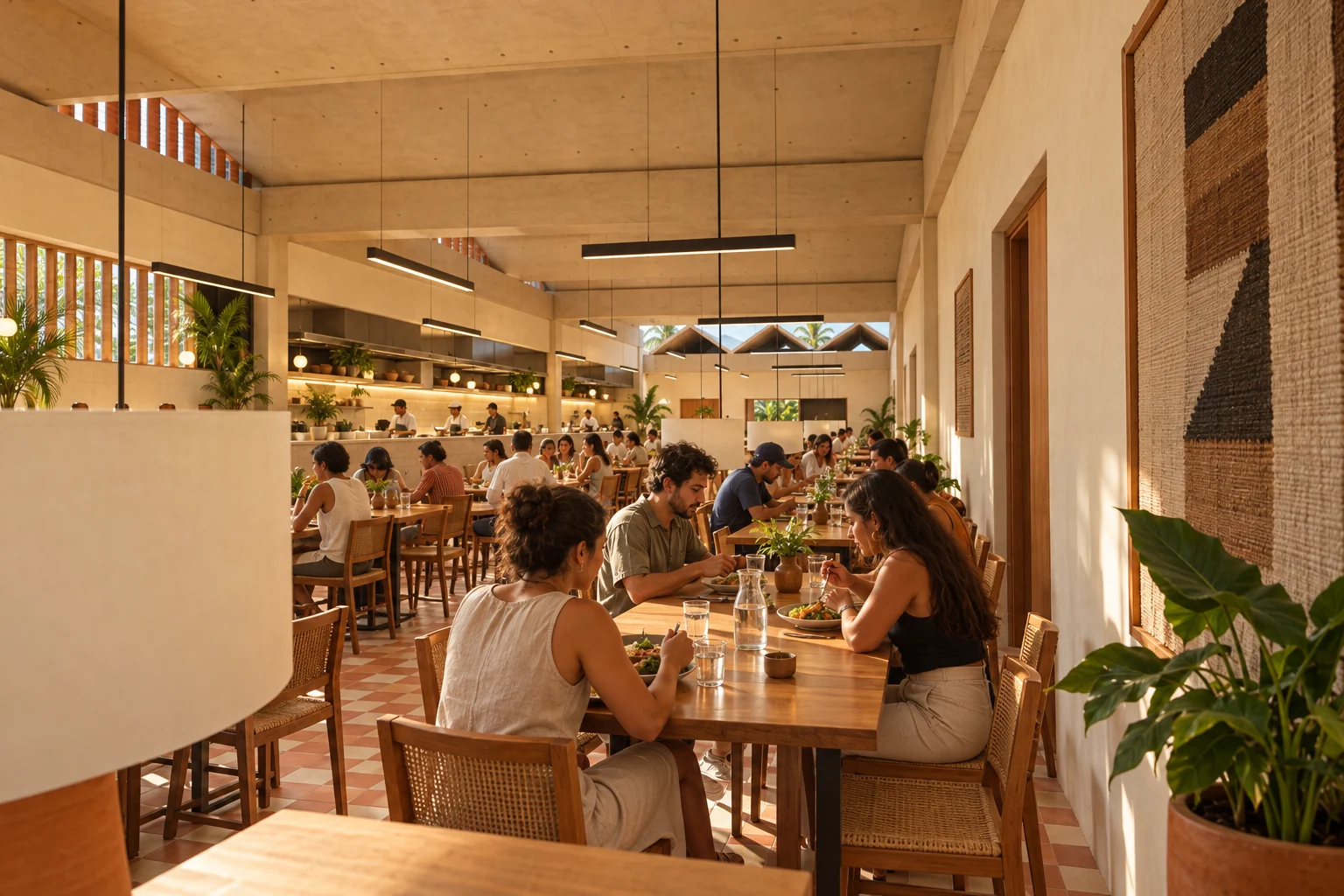

11 / 15 · comedor y cocina · 176,32 m²
Comedor y aula múltiple
176,3 m² con 162 puestos en 27 mesas de seis, abierto por tres puertas dobles a la galería del patio. La cocina sirve por un mostrador; al este, una celosía de arcilla al 40 % deja pasar la brisa.
ficha de materiales
Piso
Baldosa de cemento20 × 20 cm · arena y terracota
Mesas
Madera macizaaceite natural
Mostrador
Piedra recuperadaapomazada
mobiliariomesa de seis de 1,80 × 0,90 m con silla apilable
luzperfil lineal sobre cada fila de mesas · luz este filtrada por la celosía

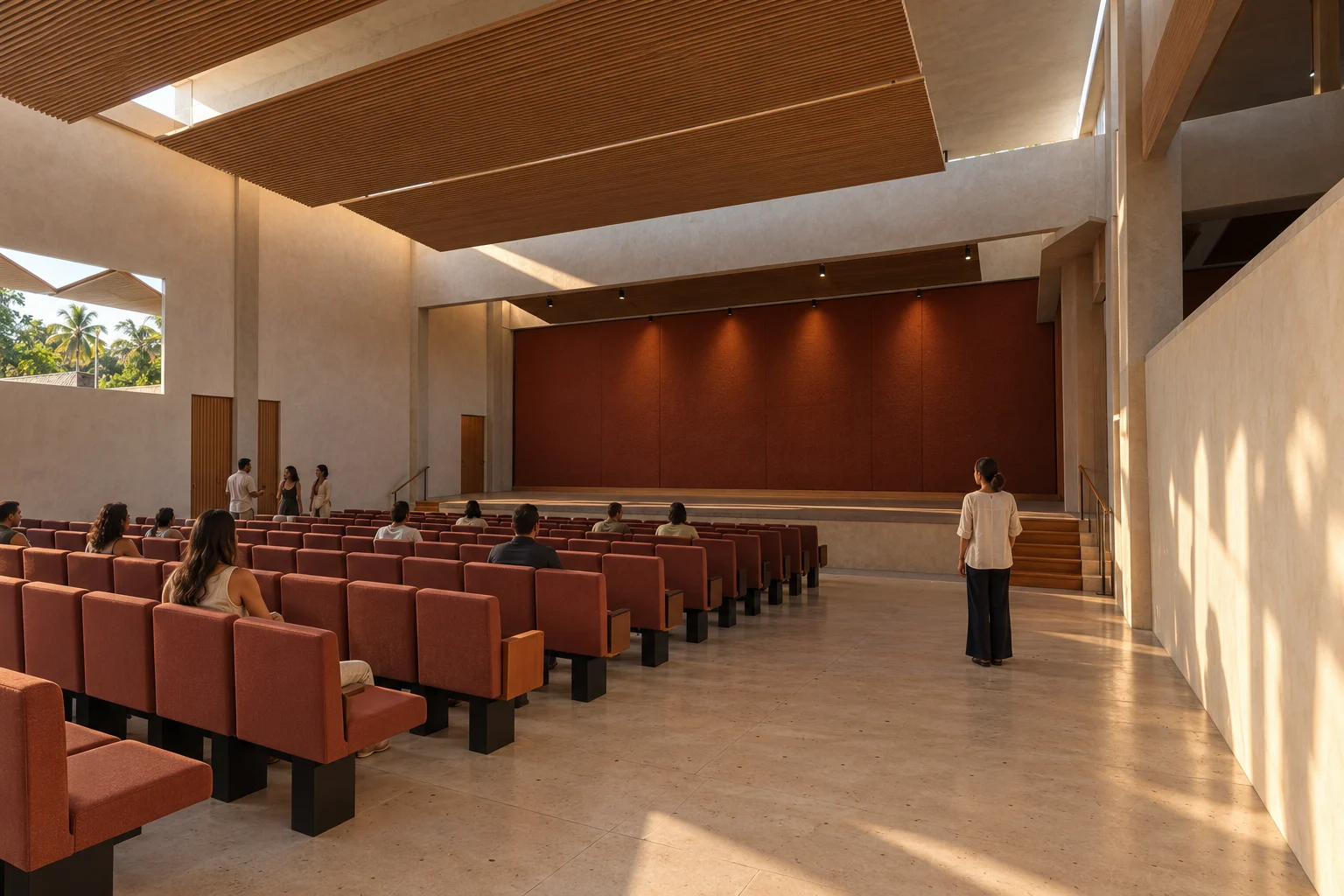

12 / 15 · auditorio · 209,44 m²
Auditorio de 160 puestos
13 filas de 6 + 6 butacas cada 0,90 m y cuatro espacios para silla de ruedas sobre una platea al 7,6 %. Nubes difusoras y un reflector cuelgan de los pliegues; el vestíbulo abre a la plaza.
ficha de materiales
Butacas
Tapiz de lanaterracota oscuro · mate
Acústica
Nubes y reflector de maderalistón de pino · aceite
Muro posterior
Panel absorbente de fieltroterracota · mate
mobiliariobutaca fija de auditorio con respaldo tapizado · telón de fondo de algodón crudo
luzproyectores de escena · ventanas altas operables al este y al oeste

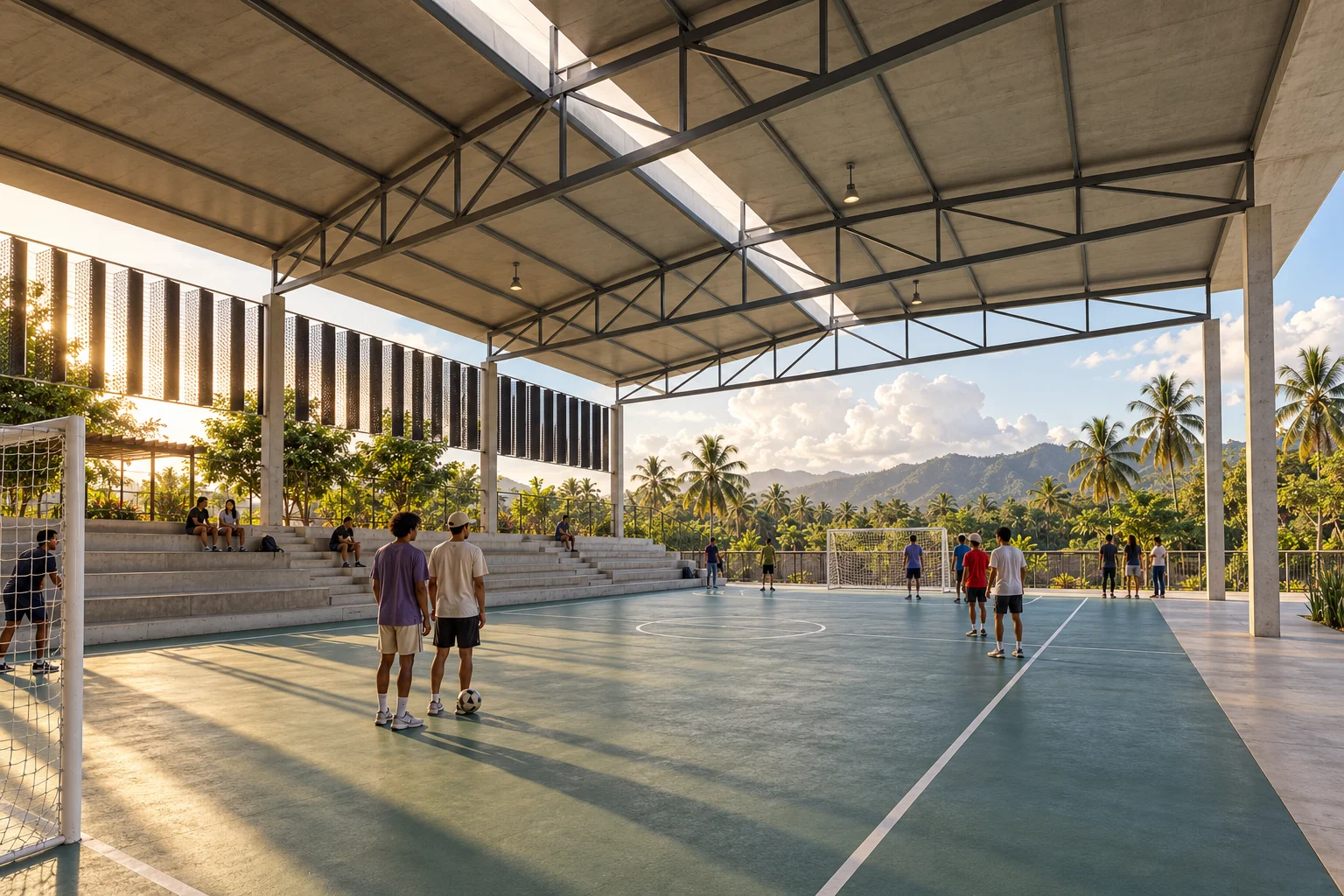

13 / 15 · cancha cubierta
Cancha cubierta 26 × 14
Cancha múltiple norte–sur bajo cerchas Pratt cada 7,80 m: luz 19,20, peralte 1,95 m y linterna ventilada a N+10,05. Gradería de 4 filas y 184 puestos; aletas al oeste cortan el sol de la tarde.
ficha de materiales
Piso
Concreto escobado con pintura acrílica deportivalosa 0,15 m · pendiente 1 %
Cerchas
Aceropintura epóxica · grafito
Piel oeste
Lámina perforadaaletas cada 0,65 m · giro 20°
mobiliariobanca de madera sobre cada grada de concreto
luzluz cenital de la linterna · proyectores lineales bajo las cerchas

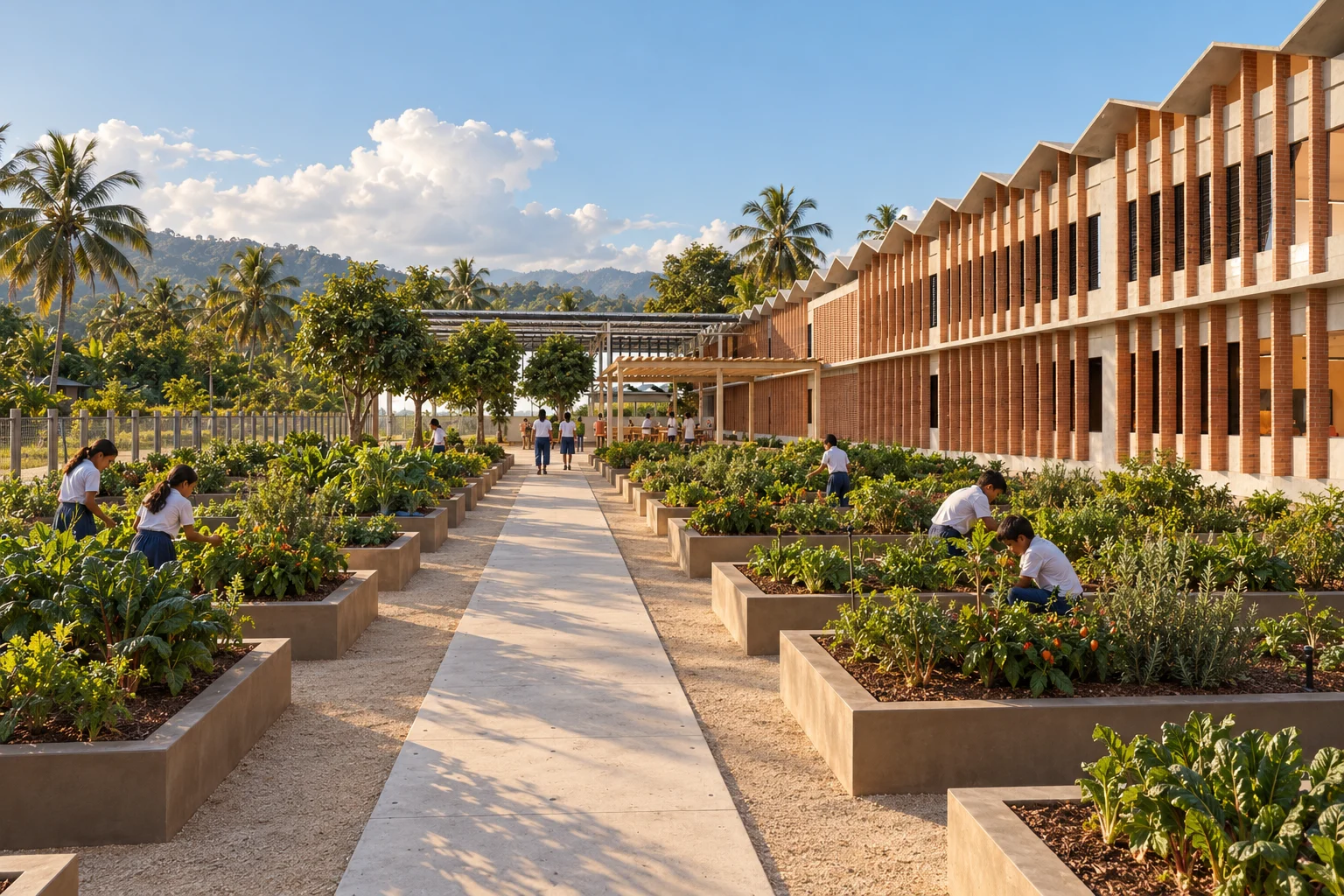

14 / 15 · huerta escolar
Huerta de 968 m²
26 eras norte–sur, frutales nativos —mamón y guanábana— y una pérgola de listones que da medio sol al aula verde de tres gradas. Una cerca viva de matarratón la cierra.
ficha de materiales
Eras
Suelo orgánico1,20 m de ancho · borde vivo
Pérgola
Madera inmunizadalistón 0,05 × 0,20 cada 0,40
Sendas
Concreto permeablee = 0,12 m sobre base drenante
mobiliariogradas de piedra recuperada en arco bajo la pérgola
luzmedio sol de la pérgola · sombra de frutales

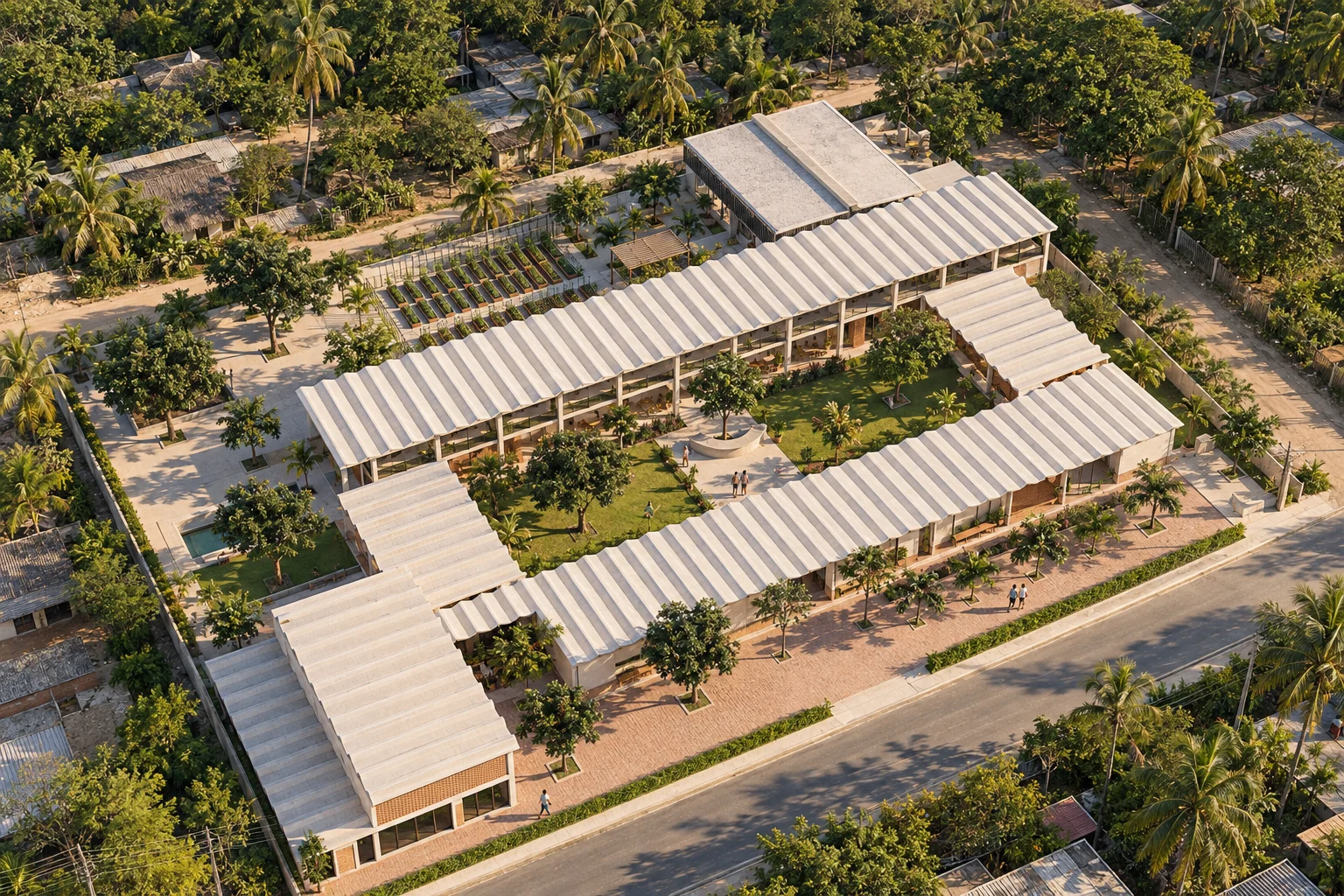

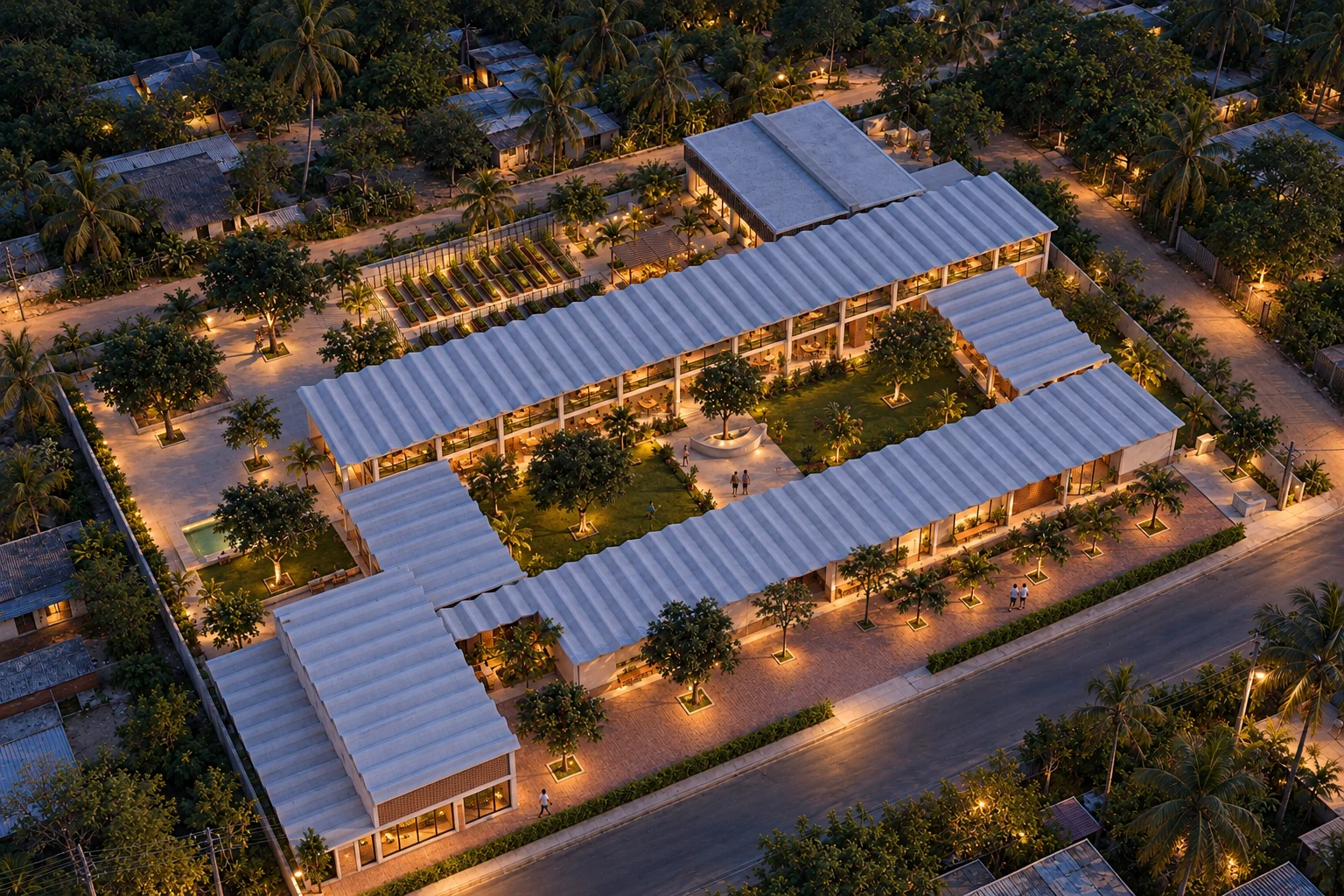

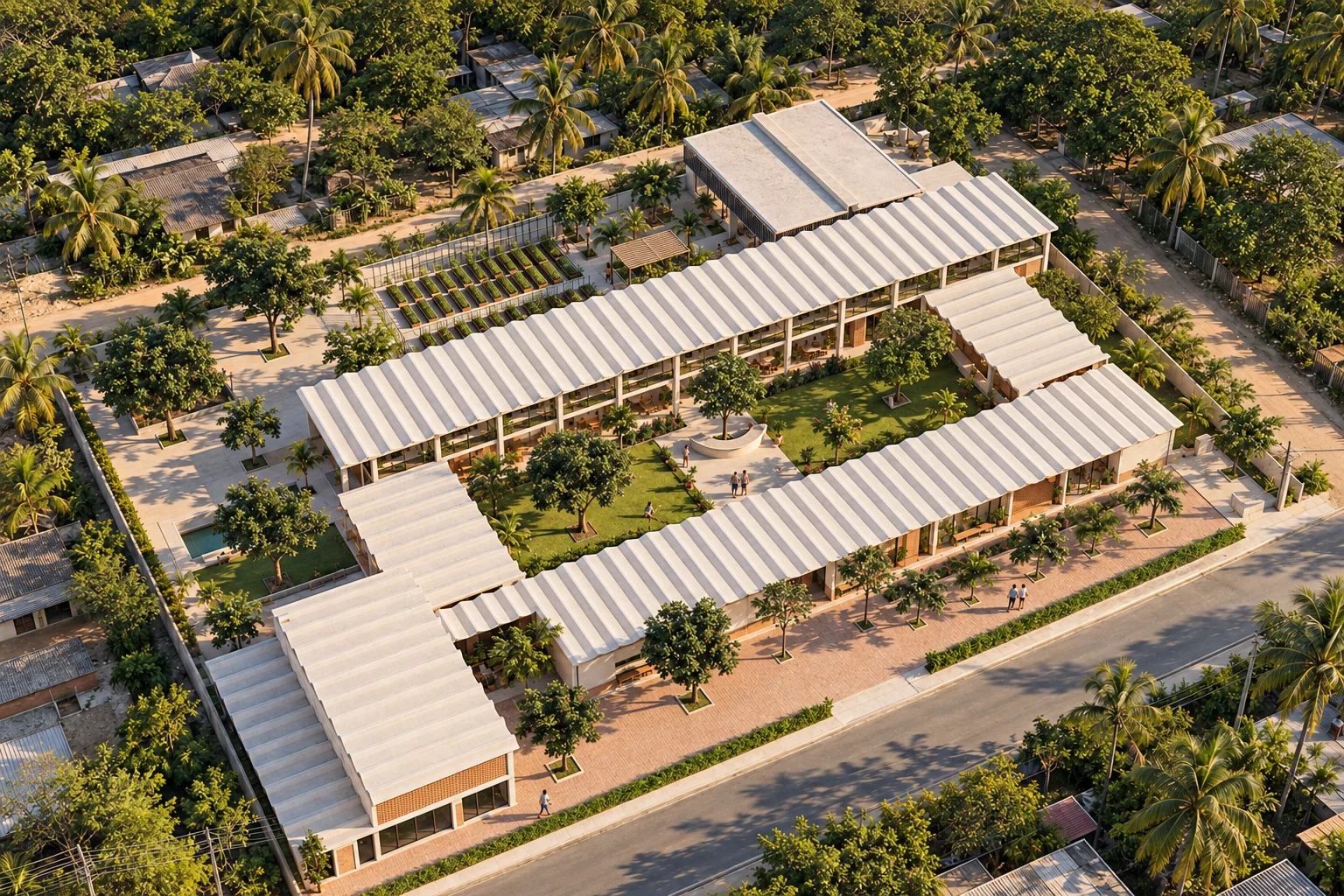

15 / 15 · conjunto
Un colegio de patios
5.000,54 m² construidos en dos pisos, 460 estudiantes de preescolar a grado 11, 37 árboles de 10 especies nativas y 398 m² de jardines de lluvia. Lote hipotético: norma, riesgos y estructura por verificar.
Modelo del proyecto en metros · materiales y mobiliario propuestos, sin verificación de proveedor
Modelo interactivo
Recorra el modelo
El mismo modelo del recorrido, completo y con sus materiales, mobiliario y gente. Gírelo, acérquese y mire cada recinto desde donde quiera.
