Frío-templado · 2.700 m · ladera de los cerros orientales / La Calera. Un zócalo pesado resuelve la pendiente y el acceso; sobre él, una caja liviana vuela hacia la vista.
Un zócalo pesado resuelve la pendiente y el acceso; sobre él, una caja liviana vuela hacia la vista. La cubierta es un plano habitable: la casa se lee como plataforma más que como volumen.
Estrategia climática: zócalo enterrado: inercia y estabilidad térmica; caja de madera con aislamiento continuo; ventana horizontal hacia la vista; ventilación cruzada alta; mínimo movimiento de tierra: menos costo y menos riesgo.
La vista 3D no está disponible en este navegador.
Plano vivo · Casa ladera
Un zócalo pesado resuelve la pendiente; encima, una caja de madera vuela seis metros hacia la vista y su techo es terraza.
01 / 11 · planta · corte a 1,20 m
El zócalo en la ladera
Lo pesado abajo, lo liviano arriba. A cota de la vía, el zócalo de concreto de 13,2 × 7,2 m aloja garaje, hall con escalera, ropas, baño y depósito; su muro alto contiene la ladera y el patio de llegada da dos parqueos más.
02 / 11 · planta de nivel · 170 m²
La caja libre por dentro
23,6 × 7,2 m de madera laminada: tres alcobas al sur con baños y closets en la franja media, corredor alto al norte, y cocina, comedor y estar abiertos sobre el voladizo.
03 / 11 · planta de nivel · 90 m²
La cubierta habitable
Noventa metros cuadrados de terraza sobre la zona social, con baranda de cable, mesa para seis y estar al sol; sobre las alcobas, una cubierta verde de gramíneas de páramo.
04 / 11 · sección
Madera quemada, roble y concreto
Afuera, tablas de madera quemada y concreto en tablilla; adentro, madera contralaminada a la vista con lasur blanco, piso de roble aceitado, caliza en los mesones y lana arena. Luz de 2700 K rasante sobre el techo de madera.
05 / 11 · llegada

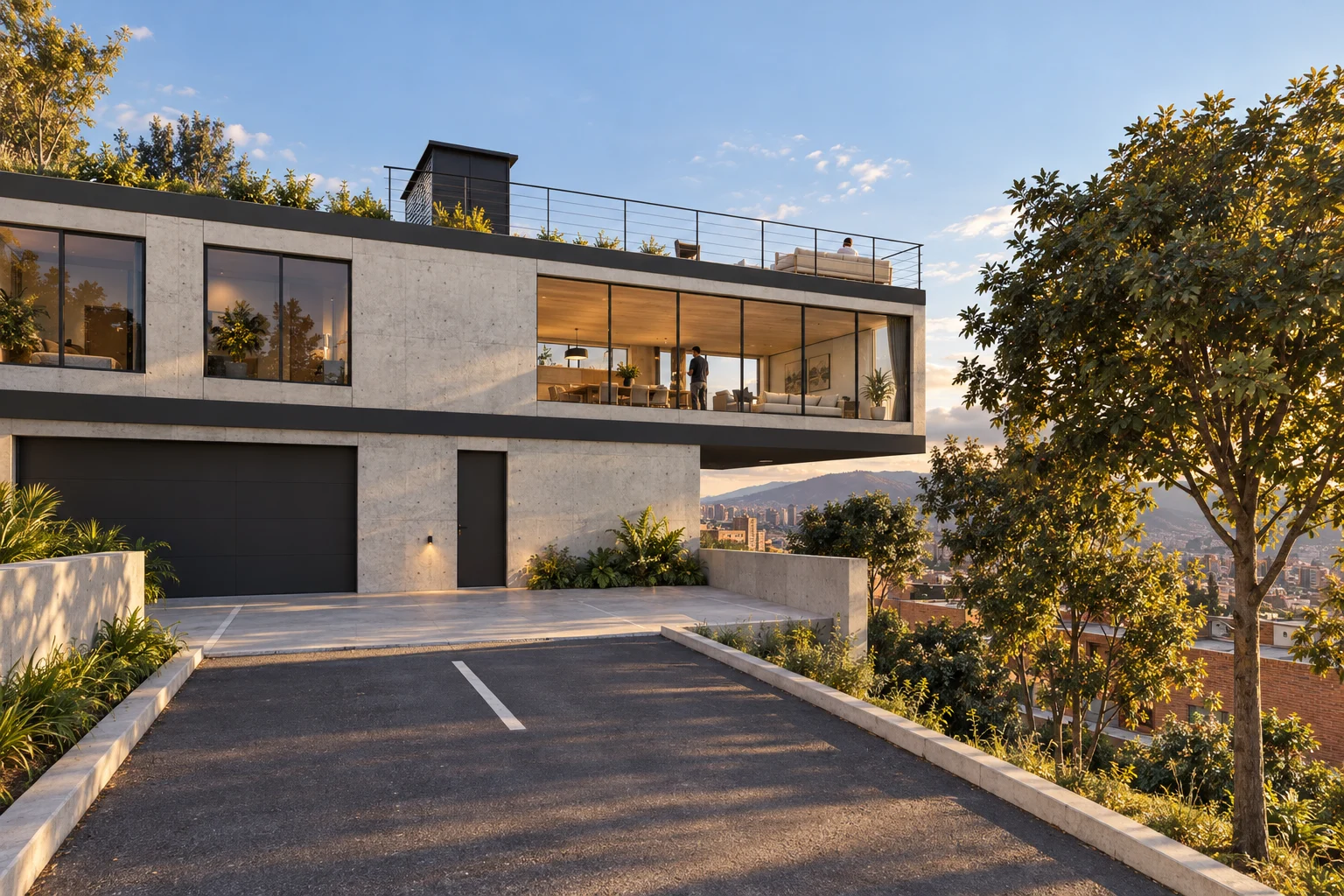

Llegar bajo el voladizo
La vía sigue la curva de nivel y llega en corte al patio de llegada. Arriba, la caja de madera quemada vuela sobre un monte de robles, encenillos, puyas y rocas del cerro.
06 / 11 · subir

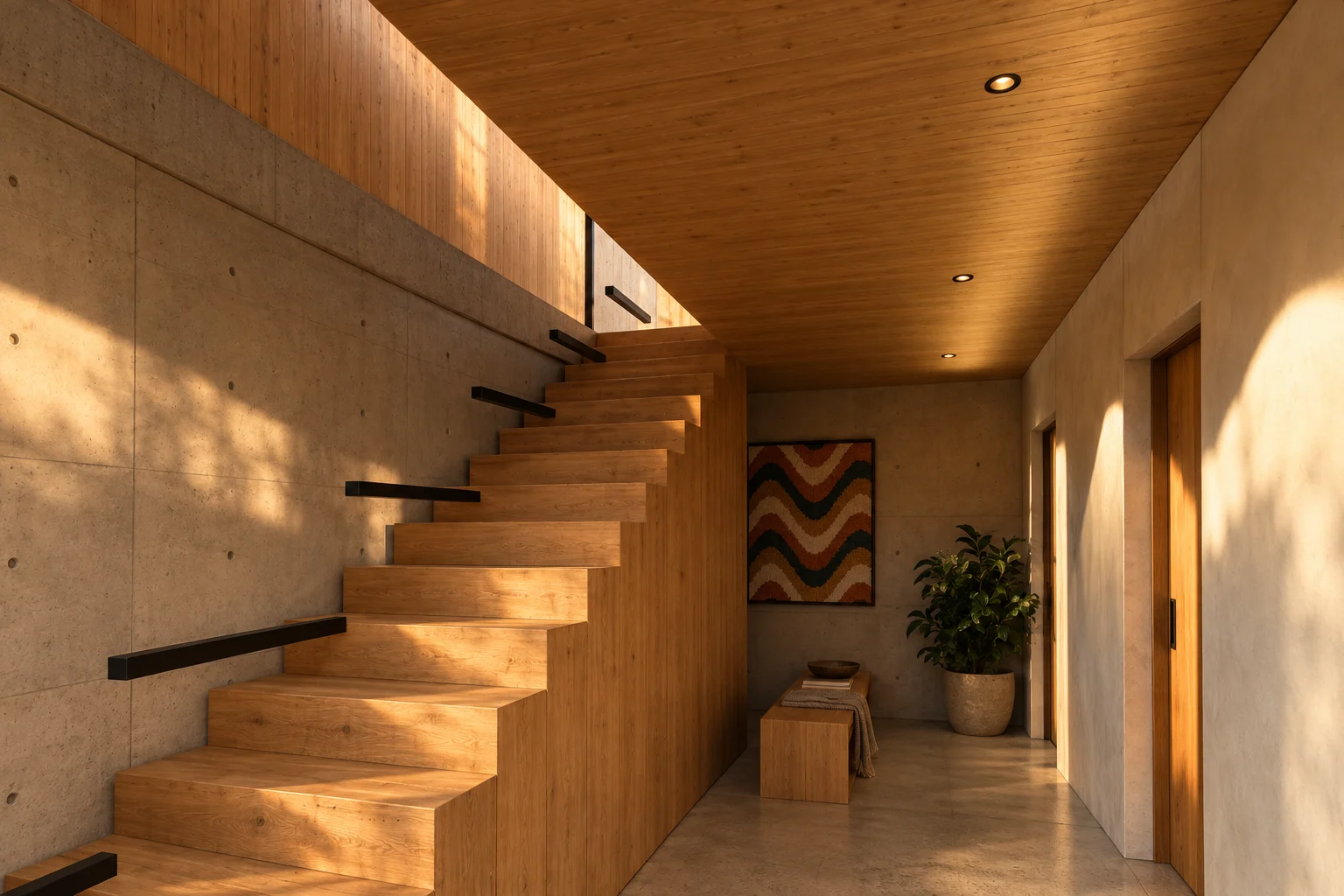

Subir dentro del muro
Del hall de concreto sube una escalera recta de roble: 17 contrahuellas de 0,176 m y huellas de 0,28 m, 4,48 m de recorrido, hasta el corazón de la caja.
ficha de materiales
Muros
Concreto en tablillaa la vista · sellador mate
Escalera
Roble macizoaceite-cera dura
Pasamanos
Aceropavonado negro
mobiliariobanca de roble en el hall · perchero de acero pavonado
luz2700 K: línea LED empotrada bajo el pasamanos que baña las huellas · bañador sobre el muro de concreto del hall; sin downlights
07 / 11 · mesa

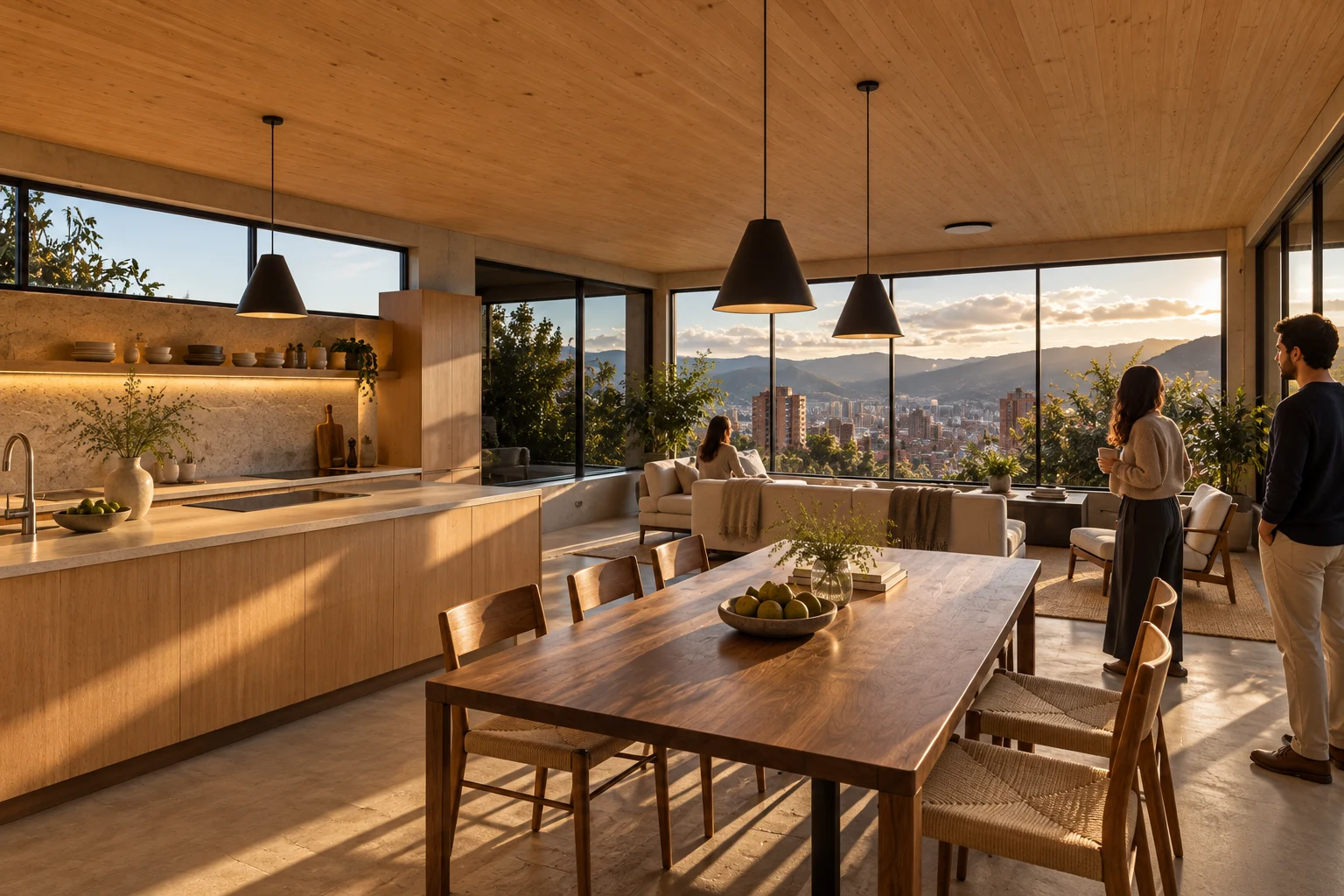

Mesa junto a la ventana
La cocina se apoya en el muro norte, bajo la ventana alta de ventilación cruzada; la isla separa sin cerrar. La mesa de seis mira por la ventana horizontal hacia la sabana. Triángulo poceta–estufa–nevera: 7,1 m.
ficha de materiales
Muros y techo
Madera laminada cruzada (CLT) de abetolasur blanco · mate
Mesón
Piedra calizaapomazada
Piso
Roble en tablasaceite-cera dura
mobiliariomesa de nogal y seis sillas · isla de roble con mesón de caliza
luz2700 K, regulable: colgantes cónicos a 0,75 m sobre la mesa y la isla · línea LED bajo los gabinetes altos; el techo de madera, iluminado de rebote
08 / 11 · vista

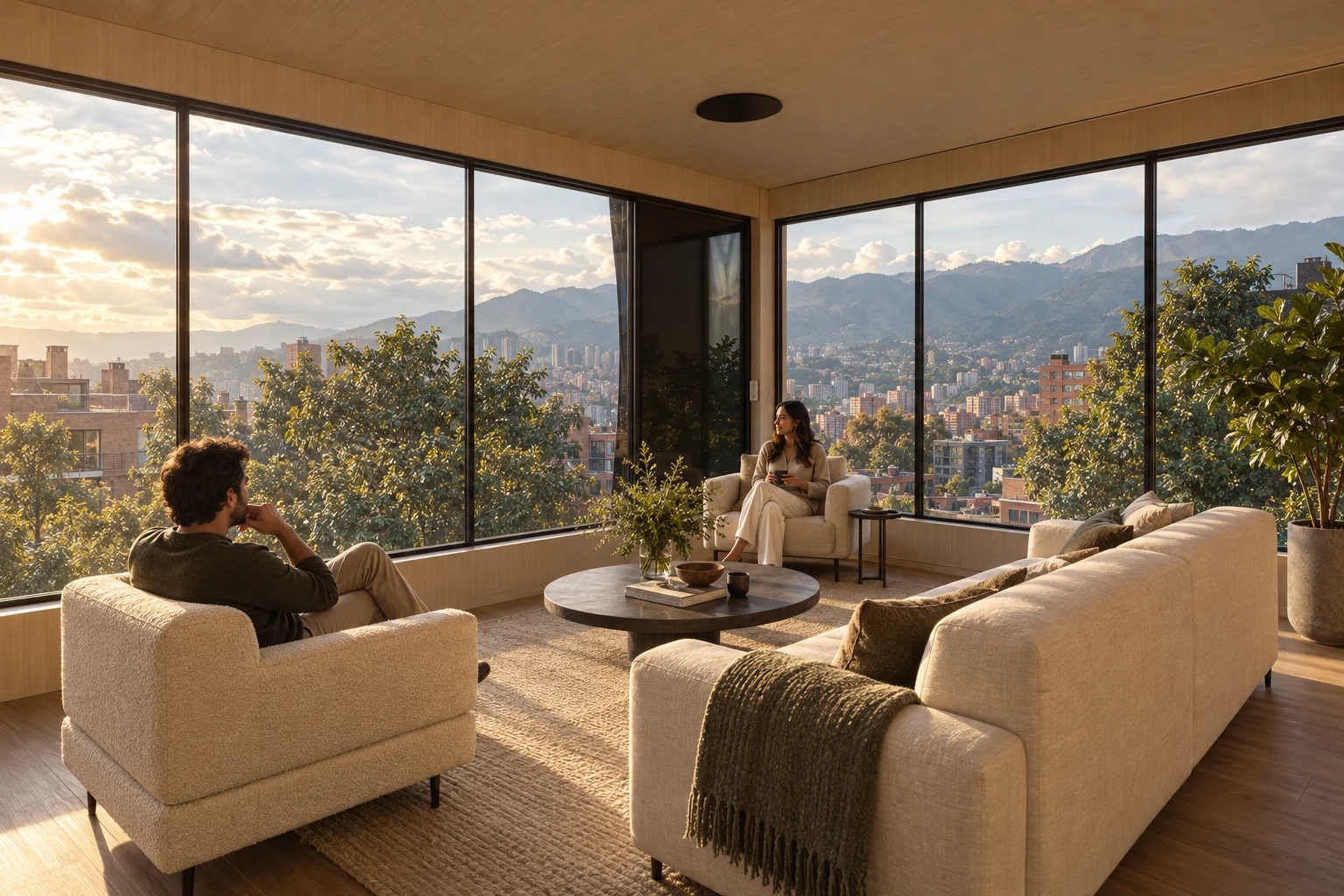

Seis metros en el aire
La estructura en cifras: el estar ocupa los 6 m del voladizo, con vidrio en tres lados; el sofá mira a la vista y dos butacas cierran la conversación. Debajo, con una pendiente estimada del 25 %, el monte cae casi seis metros.
ficha de materiales
Ventanal
Vidrio laminado de baja emisividadperfil de aluminio anodizado bronce
Alfombra
Lana virgentejido a mano
Banca
Roble macizoaceitado
mobiliariosofá en lino · butacas · mesa baja de piedra
luz2700 K: lámpara de pie junto al sofá · línea rasante sobre la banca, que lava el muro de madera; de noche, el vidrio no refleja
09 / 11 · reposo

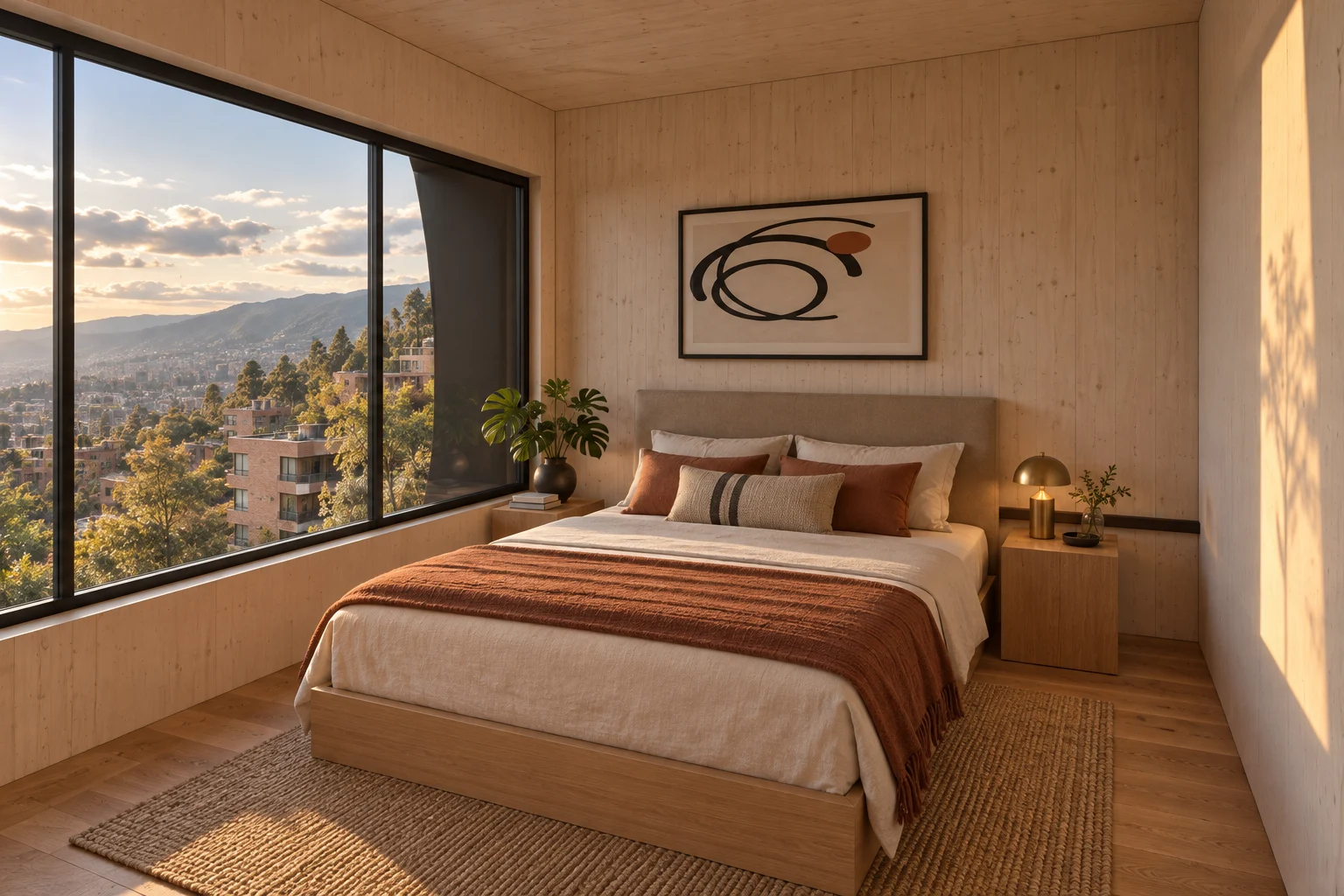

Dormir sobre la ladera
En el extremo apoyado en el terreno, la cama apoya el cabecero en el muro ciego del occidente; la ventana sur enmarca el monte. Baño y closet quedan detrás, hacia el corredor.
ficha de materiales
Muros
Madera laminada cruzada (CLT)lasur blanco · mate
Piso
Roble en tablasaceite-cera dura
Textiles
Lana y linotejido plano
mobiliariocama doble de roble con cabecero contra el muro ciego · mesas de noche suspendidas · butaca de lectura · closet de roble
luz2700 K, regulable a 2200 K: apliques de lectura a cada lado de la cama · luz dentro del closet; nada en el techo
10 / 11 · plataforma

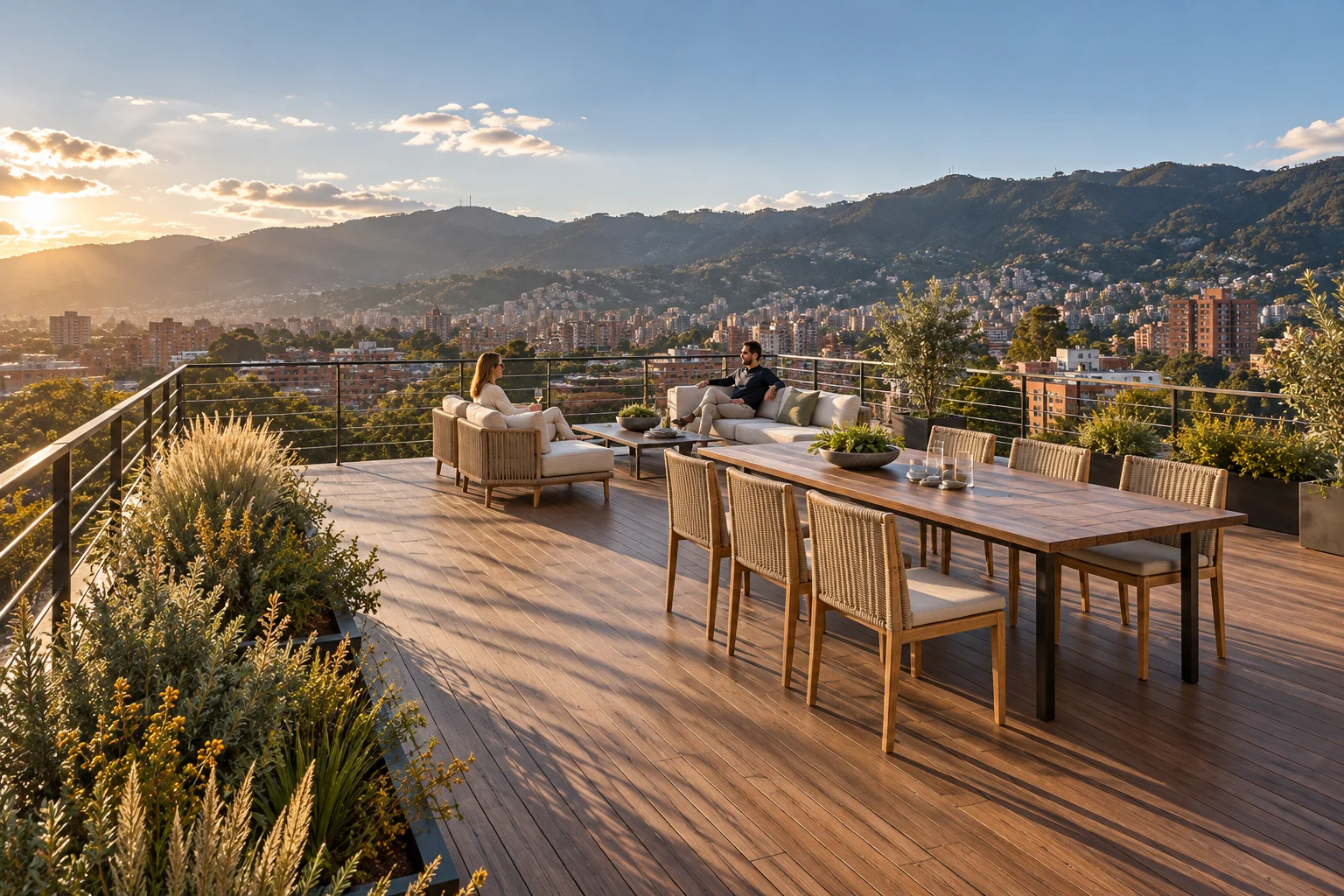

La casa como plataforma
La escalera sube a un pabellón de vidrio y sale a 90 m² de terraza: mesa para seis, sofá y butacas al sol, jardineras de gramíneas de páramo y la ciudad abajo, entre los cerros.
ficha de materiales
Piso
Tablas de eucalipto termotratadoaceite exterior
Baranda
Cable de acero inoxidablecepillado
Jardineras
Paja de páramo (Calamagrostis effusa), romero de páramo (Diplostephium rosmarinifolium) y uchuva (Physalis peruviana)sustrato de 20–45 cm
mobiliariosofá y butacas de exterior · mesa de teca y seis sillas
luz2700 K: balizas bajas en las jardineras · línea bajo la baranda; la ciudad iluminada es el fondo

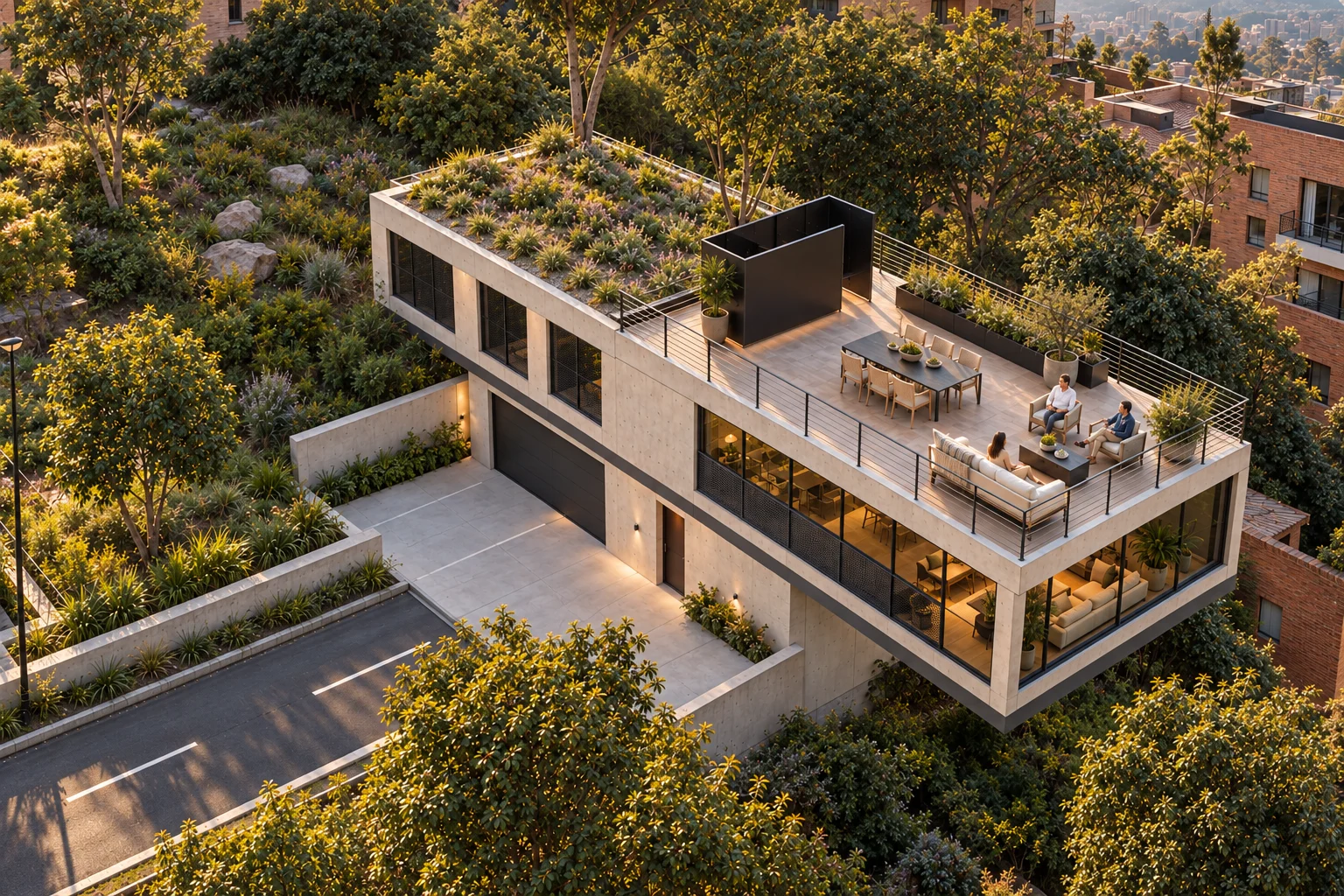

11 / 11 · conjunto

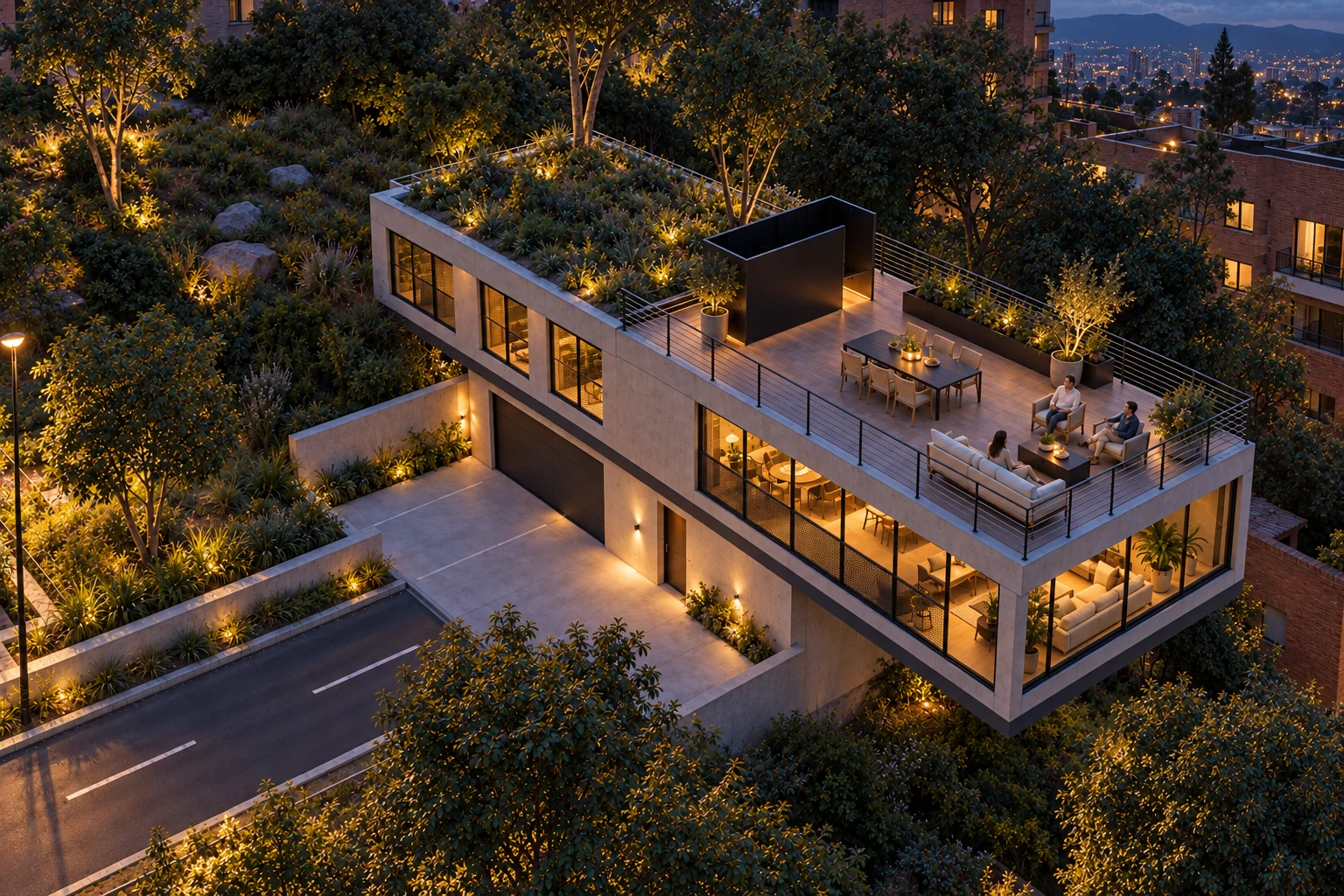

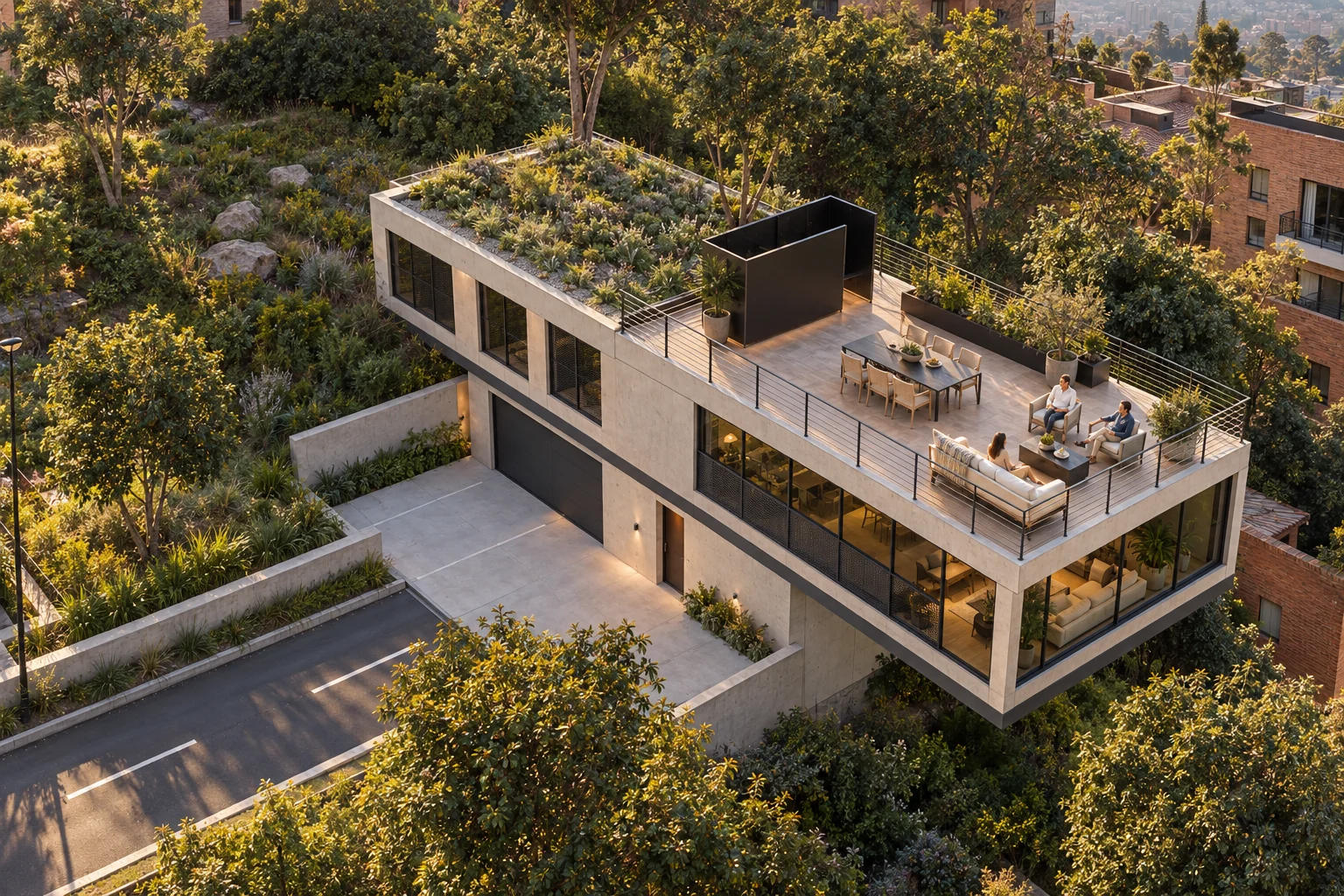

Elegido y por decidir
Elegimos apoyar la caja en el zócalo y en la ladera, no en pilotes: 6 m de voladizo sin tocar el monte y 90 m² de cubierta habitable. Por confirmar con ingeniería: anclajes del zócalo y flecha del voladizo; especies, con el vivero.
Modelo del proyecto en metros · materiales y mobiliario propuestos, sin verificación de proveedor
Modelo interactivo
Recorra el modelo
El mismo modelo del recorrido, completo y con sus materiales, mobiliario y gente. Gírelo, acérquese y mire cada recinto desde donde quiera.
